在多電源軌的電路板中管理電源和實現靈活性可以是很具挑戰性，需要利用數字電壓表和示波器進行手控探測，并且常常涉及 PCB 元件的修訂。為了簡化電源管理 （特別是從一個遠程位置），通過一根數字通信總線來配置和監視電源成為了一種趨勢。數字電源系統管理（PSM）實現了用于設定、監視、改變和記錄電源參數的按需遙測能力。
具電源參數精準讀 / 寫功能的雙輸出 μModule? 穩壓器

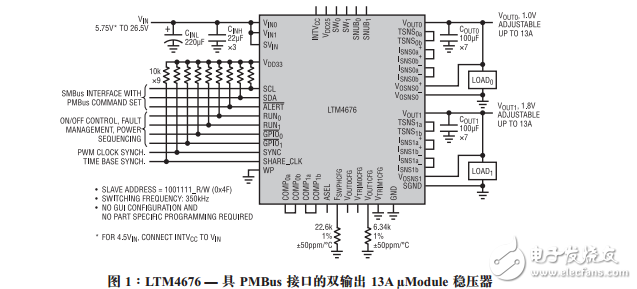

LTM?4676 是一款雙輸出 13A 恒定頻率的開關模式 DC/DC μModule （微型模塊）穩壓器（圖1）。除了為負載點供電，LTM4676還可通過PMBus對電源及電源管理參數進行配置和遙測監視，PMBus是一種公開和基于I2C標準的數字符串行接口協議。LTM4676整合了同類最佳的模擬開關穩壓器性能與高精度混合信號數據采集。其在整個溫度范圍內（TJ = – 40°C至125°C） 具有 ±1% 的最大 DC 輸出電壓誤差和 ±2.5% 的電流回讀準確度，并內置集成型 16 位 ΔΣ ADC 和 EEPROM。
