      用于14位、4.5MspsADC的驅動器

      2017-05-09 | rar | 0.51 MB | 次下載 | 免費

      資料介紹

      　　引言

      　　LTC?2314-14 是一款 14 位、4.5Msps、串行輸出 ADC，其具有一個集成型高性能基準。LTC2314-14 的單端輸入是易于驅動，而且在許多場合中并不需要使用緩沖器。對于很小或者具有高輸出阻抗的信號，可能需要一個驅動器 （例如：LT6236 運放）。LT6236 是一款具有 215MHz 增益帶寬積和軌至軌輸出的運放 / SAR ADC驅動器，其具有1.1nV / √Hz 輸入參考噪聲電壓密度，僅吸收 3.5mA 的電源電流，且典型失調僅為100μV。LT6236 因其高帶寬、低噪聲、低電源電流和低失調特性而成為此類應用的上佳選擇。

      　　這里給出的驅動器針對增益范圍、采樣頻率和輸入頻率進行了特性分析，旨在確定其應用的適用性。

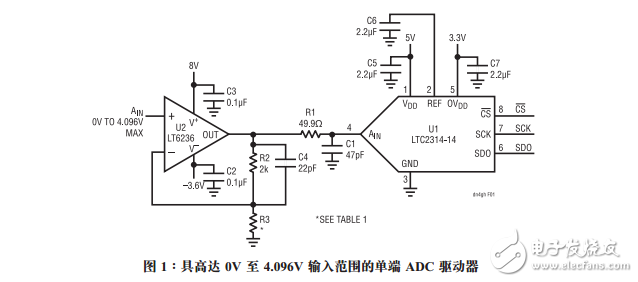

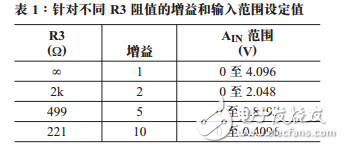

      　　驅動器工作原理圖 1 示出了一種用于驅動 LTC2314-14 的同相放大器。該驅動器具有一個介于1至10的增益（取決于R3的阻值），如表1所示。電容器C1和電阻器R1負責將輸入帶寬限制在 68MHz。另外，C1 還充當了一個用于 ADC 采樣及保持電容器的電荷儲存器，并有助于把 LT6236 從 ADC 進入采樣模式時出現在 AIN 上的瞬變隔離開來。而且，R1 也用于幫助實現運放與 ADC 采樣瞬變的隔離。

      用于14位、4.5MspsADC的驅動器

      用于14位、4.5MspsADC的驅動器
