引言
對于電子產品而言，軍用車輛是十分嚴酷的工作環境，因為在這里發生破壞性電源波動的可能性很高。美國國防部MIL-STD-1275D標準確定了電子產品在采用 28V 電源供電時的相應要求，從而確保電子產品擁有實地的生存能力。
要與 MIL-STD-1275D 標準相符可借助蠻力來實現，即采用龐大的無源組件將高能量級分流至地。這種方法并不保證至下游電子線路的功率傳輸，而且會要求更換處于工作狀態時受損的保護組件。一種較具吸引力的解決方案是采用 LTC?4366 和 LT?4363 等高電壓浪涌抑制器，它們使用串聯 MOSFET 以在面對輸入電壓尖峰和浪涌時限制輸出電壓。

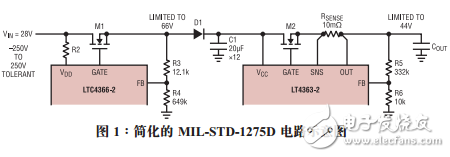

針對 MIL-STD-1275D 標準的浪涌抑制器參考設計，凌力爾特提供了演示電路 DC2150A-C。當面對高達 250V 的輸入電壓時，該電路板將其輸出電壓限制至 44V，同時在所有場合中均可向輸出提供 4A 電流 （但 ±7V 紋波測試例外，此時的可用電流減小至 2.8A）。在大多數情況下，要滿足 MIL-STD-1275D 標準就只需簡單地把該電路置于一個耐壓為 44V 的器件之前。
