      VID控制器可為最新一代的FPGA、ASIC和處理器提供電源

      2017-05-08 | rar | 0.29 MB | 次下載 | 免費

      資料介紹

      　　引言

      　　用于高性能服務器、網絡和計算系統的 FPGA、ASIC 和處理器所吸收的電流持續地攀升，而且 100A 或更大的負載電流逐漸變得常見。與此同時，芯片的工作電壓正逐步降至 0.9V及以下，并具有更嚴緊的電壓調節要求。對于許多此類應用來說，可能需要調節內核電壓，以利用一個 VID （電壓識別） 接口實現最佳性能。電源設計師顯然肩負著一項重大的挑戰，就是要在小的電路板空間內滿足高效率和嚴緊輸出電壓調節的需求。

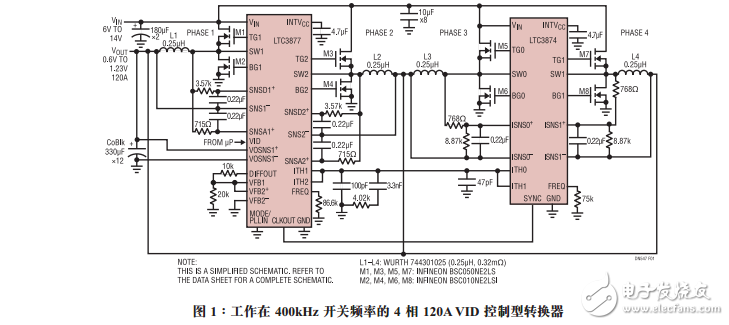

      　　一種滿足這些需求的方法是采用 LTC?3877 和 LTC3874 芯片組。LTC3877 是一款峰值電流模式、VID 控制型雙輸出同步降壓型控制器。相位 1 的輸出可利用一個6 位并行 VID 接口以 10mV 增量在 0.6V 至 1.23V 的范圍內進行編程。相位 2 提供了一個 0.6V 至 5V 的輸出，該輸出由一個外部分壓器設定。這兩相可并聯在一起或與來自另一個 LTC3877 或一個 LTC3874 的相位并聯起來以提供較高的輸出電流。

      　　LTC3874 是一款峰值電流模式相位擴展器芯片。該器件并沒有誤差放大器，而是將其相電流調節至由 LTC3877 主控器提供的 ITH 信號。LTC3874 的精致設計減少了走線數目和占板空間。LTC3877 采用 44 引腳、7mm x 7mm QFN 封裝；而 LTC3874 從屬控制器則采用 28 引腳、4mm x 5mm QFN 封裝。

      VID控制器可為最新一代的FPGA、ASIC和處理器提供電源
