一、引言
本應用說明描述了一種精確的方法測量內部和外部相位和定時誤差一種高性能直接I/O調制器。直接問答調制器,如lt5528,將基帶I和Q信號到射頻,并結合它們產生調制單邊帶信號(理想)最小殘差載體(LO饋通)和圖像信號(不需要邊帶)。在理想的I / Q調制器,具有完美的90°混頻器和Q混頻器本地振蕩器之間的相移(LOI和LOQ),且無其他雜相,增益障礙,調制器輸出將只包含期望邊帶。在實踐中,這是非常困難的完成。例如,隨著–60dbc要求鏡像抑制,剩余的I-Q相位誤差要求低于0.16°。在實踐中,還有其他來源相位誤差,特別是基帶信號處理。例子包括基帶歪斜或其他頻率調制器基帶的相移
電路;由于相位或延遲不匹配引起的偏移誤差基帶連接路徑(例如,布線)和相位基帶的I和Q路徑之間的不匹配信號源(例如,基帶DAC或信號發生器。)。這些相位誤差可能會導致RF輸出光譜形狀如圖1,2和3所示。

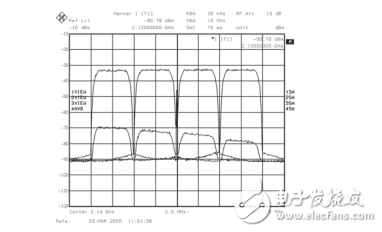

圖1。四一通道測量編譯W-CDMA I/Q調制器射頻輸出光譜選擇在–7.5MHz的,–2.5MHz、2.5mhz和7.5mhz偏移頻率從2.14ghz載體使用基帶I/Q W-CDMA無標定圖像通道選擇

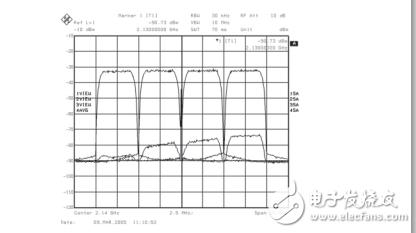

圖2。四一通道測量編譯W-CDMA I/Q調制器射頻輸出光譜選擇在–7.5MHz的,–2.5MHz、2.5mhz和7.5mhz偏移頻率從2.14ghz載體使用基帶I/Q W-CDMA無標定圖像通道選擇
圖3。四一通道測量編譯W-CDMA I/Q調制器射頻輸出光譜選擇在–7.5MHz的,–2.5MHz、2.5mhz和7.5mhz偏移頻率從2.14ghz載體使用基帶I/Q W-CDMA無標定圖像通道選擇
