介紹

　　在越來越多的趨勢，電信，網絡，音頻和儀器需要低噪聲電源。特別是，有興趣在低噪聲，低差線性穩壓器（LDO）。這些部件的電源噪聲敏感電路，電路，包含noisesensitive元素或兩者。此外，為了節省電力，特別是在電池驅動的設備，如蜂窩電話，監管機構必須具有低輸入輸出電壓1設備目前已成為可用滿足這些要求（見單獨的部分，“一個家庭20μVrms的噪聲，Low Dropout Regulators”）。

　　噪聲和噪聲測試

　　建立和指定LDO降壓性能相對容易做。驗證調節器符合輟學規范同樣簡單。完成噪音和噪音測試的相同任務是相當多參與。感興趣的噪聲帶寬必須被調用，連同操作條件。操作條件可包括調節器輸入和輸出電壓，負載，各種分立元件等低噪聲性能是由許多微妙的影響；操作條件的變化可能會導致不受歡迎驚喜2因此，LDO噪聲必須在指定的操作和帶寬條件下報價有意義。未能遵守此預防措施會導致誤導性數據和錯誤結論。

　　噪聲測試的幾點思考

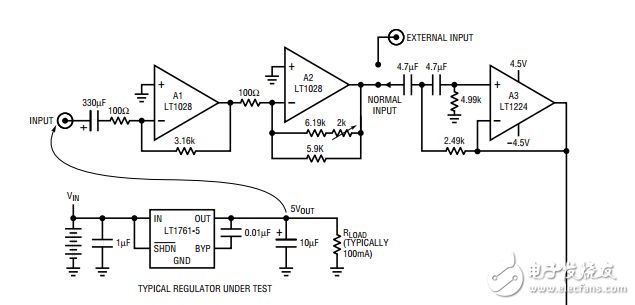

　　什么是帶寬的帶寬感興趣，為什么是有趣的？在大多數系統中，10Hz至100kHz的范圍是信息信號處理領域的關注。此外，線性穩壓器產生很少的噪聲能量以外考慮這些因素提出了一個措施—彪通10Hz至100kHz，陡峭的山坡上的帶限制。圖1顯示了LDO的概念濾波器噪聲測試。巴特沃斯部分是關鍵通帶陡坡和平面度。小的輸入水平要求低噪聲增益提供足夠的60db巴特沃斯濾波器的信號。圖2詳細?過濾器方案。正在測試的穩壓器在中心。4 A1-A3彌補60dB增益高通部分。A1A2、極低噪聲設備（《 1nv√Hz），包括有一5Hz高通輸入60dB增益階段。A3　1562過濾塊按第四級排列Butterworth lowpass。它的輸出是通過330μF-100?高通網絡。該電路的輸出驅動器一個熱響應RMS電壓表。5注意到電路由電池提供電源，排除地面從損壞測量循環。
