      微功耗電壓頻率轉換器

      2017-05-03 | rar | 0.48 MB | 次下載 | 免費

      資料介紹

      　　信號調理電路電源轉換

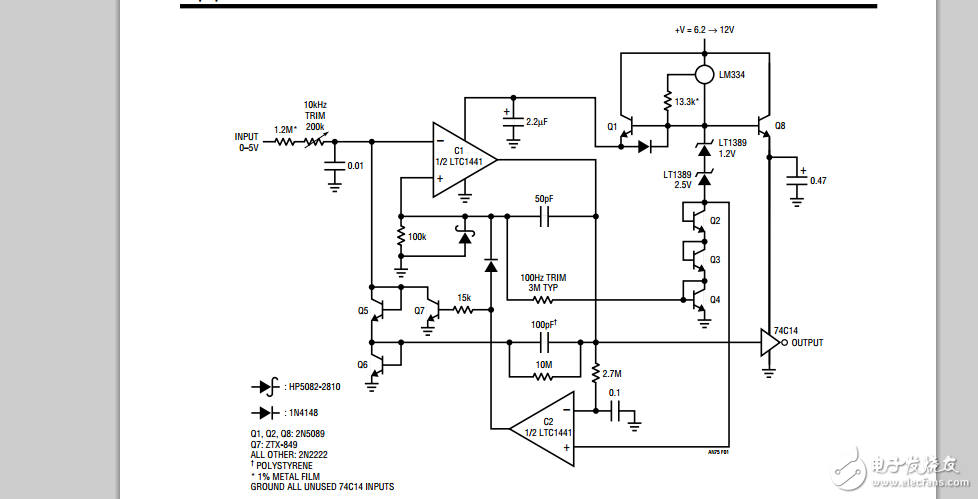

      　　圖1是電壓到頻率轉換器。0V至5V輸入產生一個0hz 10kHz輸出，具有線性度0.02%。增益漂移60ppm /°C. Maximum電流消耗只有21μ，低于目前的100倍以上可用單片集成電路。

      　　要了解電路操作，假設C1的負輸入略低于其正輸入（C2的輸出是低）。輸入電壓會導致正向斜坡C1的輸入（跟蹤A，圖2）。C1的輸出是高的，允許電流流過Q1的發射極，通過C1的輸出級在100pF的電容。2.2μF的電容器提供高頻率旁路，維持低阻抗在Q1發射器。二極管連接Q6地面提供了一個路徑。電壓，在100pF的單位收費是一個函數Q1的發射極電位和Q6的下降。C1的CMOS輸出，純歐姆，無電壓誤差。什么時候在C1的負輸入匝道足夠高，C1的輸出（跟蹤B）變低，逆變器開關高（痕量C）。此動作拉動電流從C1的負輸入電容器通過Q5的路線（軌跡）。這個電流刪除重置C1的負輸入斜坡的潛力略低于地面。50pF電容提供交流正反饋（C1的正輸入是跟蹤E）確保C1的輸出仍然是足夠長的負在100pF的電容完全放電。肖特基二極管防止C1的輸入被驅動以外負共模極限。當50pF的單位反饋衰變，C1再次開關高和整個周期重復。振蕩頻率直接取決于輸入電壓源電流。

      微功耗電壓頻率轉換器
