saber仿真
1. 如何開始 DC 分析
a. 打開 DC 分析對話框（Analyses》Operating Point》DC Analysis）
b. 設置 DC 分析面板的內容，大多數情況下，Saber 用默認設置就可以制定工作點。
c. 點擊 Apply 按鈕，執行 DC 分析。成功的 DC 分析會創建一個 End Point File 處指定的初始點文件，包含系統中每個節點的電壓和電流。

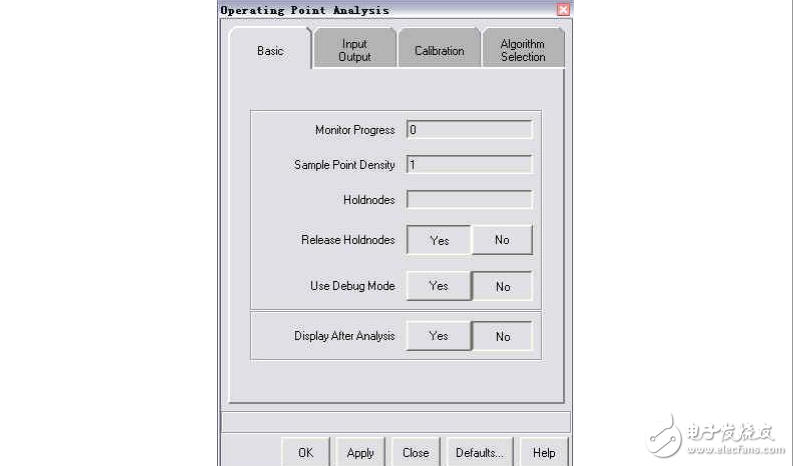

2. DC 分析的一些有用設置。 DC 分析的設置界面如下圖所示。
在設置界面中有兩個參數可用于調試 DC 分析以得到合理的分析結果。一個是 Monitor Progress，如果設為 0，Transcript 將報告分析的整個執行時間;如果設為 -1，Transcript 將報告執行概要和時間;如果設為正數，Transcript 將報告電路系統的總體信息、運算法則、CPU 時間等。另一個是 Debug，它對 Saber 計算的每個可能方案進行統計，該特點通常用于當 Saber 用默認設置不能找到工作點或者要知道設計在工作點上是否收斂。另外，在 Input Output 標簽欄，還有兩個參數比較常用。 一個是 Starting Initial Point File，它包含在 DC 分析開始時，所有設計變量的初始值。默認文件名（zero），設置所有連續時間變量（模擬）為 0，如果在數字管腳上，事件驅動（數字）或者不定義或者為一個初始值。另一個是 Ending Initial Point File，它包含在 DC 分析完成處的節點值，用該文件作為其它 Saber 分析的初始點文件，如時域（瞬態）和小信號頻域（ac）。默認情況下，Saber 為該文件命名 dc.
