      基于ncp1250的一個12伏/40瓦特交流演示儀

      2017-03-30 | rar | 未知 | 次下載 | 免費

      資料介紹

      　　介紹

      　　基于ncp1250 40-W 的AC-DC適配器是實現提供直流電壓為12 V轉換器需要高集成度的ncp1250提供優勢非常好的待機功率和功率性能保護。

      　　適配器的原理圖

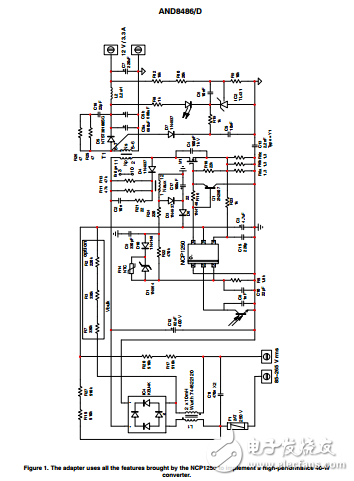

      　　所采用的示意圖如圖1所示。你可以看到的是ncp1250b（自動恢復短路保護，65千赫）驅動功率MOSFET的反激電流模式配置。電源應用于整流二極管橋通過EMI濾波器制成的10赫茲共模扼流圈。其漏電感使用連同C11形成差模濾波器。以進一步節省功耗在待機模式（功率= 0 W），我們有結合需要放電0.47μX2電使用電阻器，也將用于曲柄控制器在啟動。這是由四個電阻設定實現（R15，R27，R17和R20），確保電容器的放電電源線未插入時。對于一個0.47μF電容總共有2米是必要的，使時間常數少超過1秒，按安全文件iec-950推薦。這些電阻器連接在ncp1250 VCC引腳的地方4.7 F電容連接，它提供了一個廉價的充電電容器的連接方式。

      　　實驗表明該解決方案提供足夠的電流啟動轉換器在小于3秒的輸入電壓為85 V RMS。過功率保護，過溫保護過壓保護實施引腳3左右。有關這些零件的細節，請參閱可用的應用筆記設計。


      基于ncp1250的一個12伏/ 40瓦特交流演示儀
