1 選題背景

　　在科技發達的現代社會隨聲聽、收音機、mp3、mp4、電視機、手機、電腦……極大豐富了我們的日常生活，這些產品在使用時時常會有音頻的播放，而這些產品本身配帶的音頻播放裝置往往功率較小，難以帶給人們想要的音樂效果與震撼。因此音頻小信號功率放大器就有著廣泛的運用空間，能夠讓人們盡情享受音樂激情與活力。正因為如此我對音頻小信號放大電路產生了濃厚的興趣，希望通過自己的知識和能力親自動手設計和制作這樣一款產品。

　　1．1 指導思想

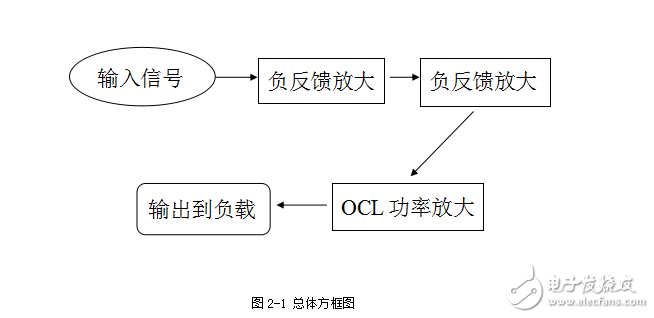

　　利用運算放大器構成第一級放大電路對輸入信號進行放大；把放大后的信號接入第二級功率放大電路進行功率放大。

　　1．2 方案論證

　　方案一：可使用NE5532配合集成功放TDA2030進行功率放大。這樣實現電路簡單方便且電路的實現效果會很好，但由于題目要求不允許使用集成音頻功放所以此方案不符合，故舍棄此方案。

　　方案二：用NE5532運算放大器對輸入信號進行放大，然后用2N3904/2N3906和TIP41/42配合設計成的功率放大電路對放大后的信號的進行功率放大，在輸出端加上揚聲器實現對音頻小信號的功率放大。

　　經論證采取方案二。

　　1．3 基本設計任務

　　（1）放大倍數Av≥1000；

　　（2）通頻帶100Hz~10KHz；

　　（3）放大電路的輸入電阻Ri≥1M;

　　（4）在負載電阻為8的情況下，輸出功率≥2W；

　　（5）功率放大電路效率大于50%；

　　（6）輸出信號無明顯失真。

　　1．4 發揮設計任務

　　在OCL電路中運用一個可調電位器對電路進行調節消除元器件本身誤差。可由手動調節使功率互補放大電路完全對稱。

　　1．5電路特點

　　（1）放大倍數大，可以達到1000倍以上；

　　（2）通頻帶寬，適用于多種音頻小信號的放大；

　　（3）輸出信號質量好，無明顯失真；

　　（4）輸出功率較大；

　　（5）放大電路效率高，在60%以上；
