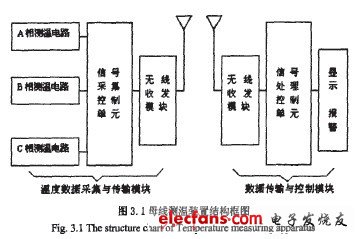

針對高壓開關柜工作環境下溫度測量的特點，本文提出一種比較理想的母線測溫方案；即以AT89C52低功耗單片機為控制核心，以PTR4000為無線數據傳輸部件，采用一線式數字溫度傳感器DSl8820為溫度采集裝置的高壓母線溫度測量方案。設計中，溫度測量裝置直接安裝在母線上，數據通過無線傳輸模塊發送到安裝在柜門上的接收端。當母線溫度異常時，測溫系統通過多種報警方式提醒相關人員采取措施，避免事故的發生。系統總體設計：本系統主要由母線測溫裝置和上位機控制中心組成。采用基于RS一485總線的主從分布式結構，以母線測溫裝置接收模塊中的單片機AT89c52為核心的從機，既可以獨立地完成數據處理和控制任務，又可以將數據傳給上位Pc機。本系統上位機軟件采用、，B6．0實現串口通信、監測數據的圖形顯示和數據庫的訪問。上位機通過軟件將這些數據進行處理、顯示、打印，同時將各種控制命令傳給各個從機，以實現集中管理和最優控制。
