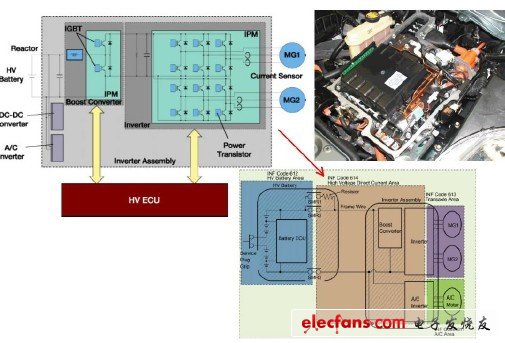

在深入的了解電機的控制之前，可以看看電機控制的逆變器的結構，有更直接和深入的認識。 以普銳斯為起點吧，原理圖是這樣子的： 混合動力變速驅動橋：混合動力變速驅動橋由發電機M G 1、驅動電機M G 2 組成。 變頻器：由增壓轉換器、逆變整流器、直流轉換器、空調變頻器組成。
BOOST：將H V 蓄電池DC201.6V 電壓增壓到DC500V（反之從DC500V 降壓到DC201.6V）。 INVERTER：將DC500V 轉換成AC500V ，給電動機M G 2 供電。反之將AC500V 轉換成DC500V，經降壓后，給HV 蓄電池充電。 DC-DC：將H V 蓄電池DC201.6V 降為DC12V，為車身電器供電，同時為備用蓄電池充電。 AC_INVERTER：將H V 蓄電池DC201.6V 轉換成AC201.6V 交流電為空調系統中電動變頻壓縮機供電。
