      直流電壓表的原理及積分A/D轉換器7109的工作原理

      2017-10-26 | rar | 0.1 MB | 次下載 | 免費

      資料介紹

      　　直流電壓表的設計

      　　一、實驗目的

      　　1. 理解雙積分A/D轉換器7109及數字電壓表的工作原理。

      　　2. 掌握直流電壓表的界面設計和軟件設計。

      　　3．測量數據的誤差分析。

      　　二、實驗任務和內容

      　　1. 設計一個直流電壓表，設計要求為

      　　（1）測量量程分為200mV、400mV、800mV、2V、4V、8V；

      　　（2）測量分辯率為12bit；

      　　（3）測量對象可選擇為可調電位器的輸出或外部電壓

      　　2. 設計完成后，用電壓表不同量程進行測量，求相對誤差。

      　　三、實驗器材

      　　1. 計算機（具有運行windows2000和圖形化控件的能力） １臺

      　　2. SJ-8002B電子測量實驗箱 １臺

      　　3. Q9連接線 １根

      　　4. 4 1/2數字萬用表 １臺

      　　四、實驗原理

      　　1、直流電壓表原理

      　　直流電壓表的測量原理是，被測模擬直流電壓經輸入放大后，經A/D轉換器為數字量，通過計算機的EPP接口傳到計算機進行數據處理，將測量結果顯示在計算機屏幕上。本實驗使用“SJ8002B電子測量實驗箱”的雙積分A/D轉換器7109完成直流電壓的數字化轉換，采樣 PC機的虛擬儀器軟件平臺（LabVIEW）完成界面設計和軟件設計，實現直流電壓的數字化測量。測量原理如圖1所示

      　　直流電壓表的原理及積分A/D轉換器7109的工作原理

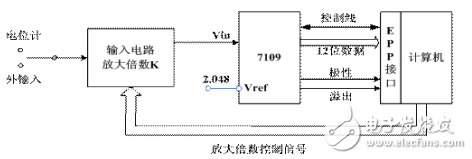

      　　圖1 直流電壓測量原理框圖
