      實用電路收集

      2017-03-23 | docx | 314KB | 次下載 | 10積分

      資料介紹

      　　功能描述：

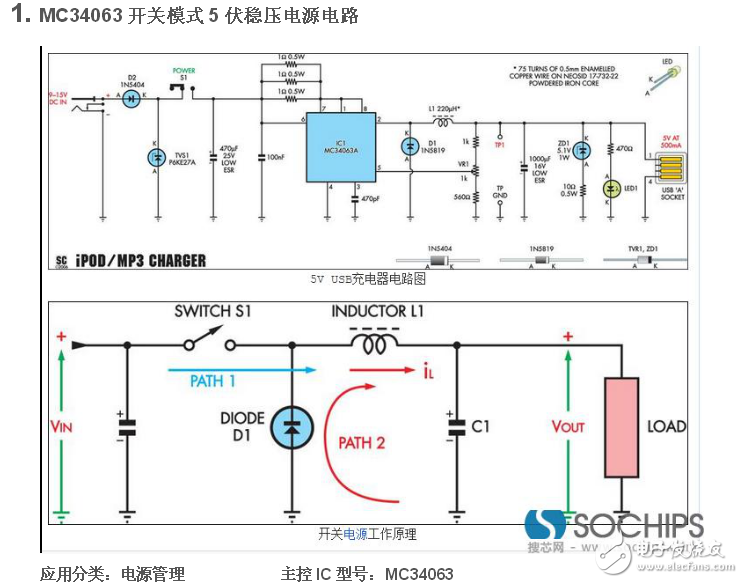

      　　如圖電路是基于一個MC34063的開關模式穩壓器。這個集成電路具有較高的效率，以便產生很少的熱量，提供其最大輸出電流時也是如此。相比于7805穩壓器，該電路是比較復雜的，但由于輸入電壓可以是15V DC或更高，如果我們使用7805三端穩壓器，在這樣的調節器上的電壓損耗可能是5W（在500mA輸出）。而5W功耗對于7805是太多了，即使有相當大的散熱片。

      　　MC34063特性：

      　　輸出電壓：1.25～40V

      　　輸入電壓范圍：2.5～40V

      　　最大輸出電流：1.5A

      　　最高工作頻率：100kHz

      　　特點：低靜態電流，短路電流限制等

      　

      　　功能描述：

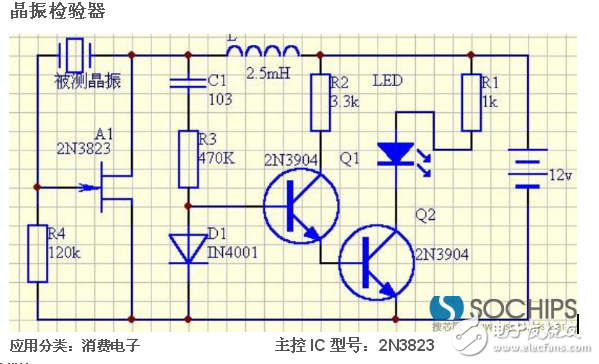

      　　用一般的萬用表是不能測出晶振的好壞的，這里提供了一種簡單而實用的晶振檢驗器，它只采用一個 N 溝道結型場效應管（FET），兩個普通 NPN 小功率晶體三極管，一個發光管和一些阻容元件，便可有效的檢驗任何晶振的好壞。

      　　如圖所示，2N3823 結型 N 溝道場效應管（可用任何其它型號的同類小功率場效應管，如 3DJ6，3DJ7 等）與被測晶體（晶振）等組成一個振蕩器，兩個兩個 NPN 三極管 2N3904（也可用其它任何型號的小功率 NPN 三極管）接成復合檢波放大器，驅動發光二極管 LED。若被測晶振良好時，振蕩器起振，其振蕩信號經 0.01uF 的電容耦合至檢波放大器的輸入端，經放大后驅動發光二極管發光。如果被測晶振不好，則晶振不起振，發光二極管就不發光。

      　　本裝置可檢驗任何頻率的晶振但其最佳的工作狀態是在 3～10MHz 范圍內。
