KQ-130F是單列9針小體積高性能過零載波數據收發模塊。是專門為在220V交流上，強干擾，強衰減，遠距離要求的環境下，可靠的傳送數據而特別設計和開發的性價比很高的載波模塊。適用于抄表，路燈，智能家居，消防，樓宇控制以及需要電力線傳送數據的其它應用領域。

　　一、KQ-130F系列性能：

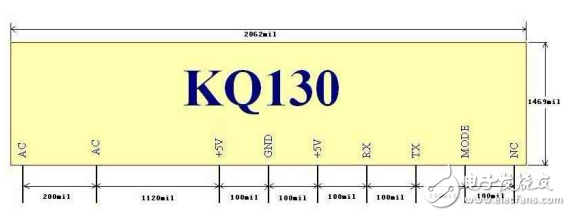

　　1.集成了KQ-330F模塊及外圍電路的載波板，毋需其他的耦合元件，直接連接220V的交流電使用。外型尺寸為53×38×17毫米（L×D×H），單列排針引出（見下圖）1、2腳接220V交流電源無方向（1腳，2腳間距2X0.1英寸），2腳，3腳間距1.1英寸，其余各腳之間間距0.1英寸。

　　2.工作頻率120～135KHZ，接口波特率9600bps。實際波特率100bps，250個字節緩存器。

　　3.溫度范圍：-25℃～+70℃ 濕度≤90%

　　4.供電電源：DC +5V 接收時：≤11mA 發送時：≤300mA

　　二、規格及型號：

　　KQ-130F：

　　130后第一個字母定義為：

　　F：過零傳送型

　　三、KQ-330引腳說明：　　　　正面從左至右為1～9腳：

　　1P—AC：220V交流電壓的火線（或零線）

　　2P—AC：220V交流電壓的零線（或火線）

　　3P—+5V：+5V發送電源（260mA），如果單收數據可以懸空降低功耗

　　4P—GND：數字電路地線

　　5P—+5V：+5V工作電源11mA

　　6P—RX：TTL電平，載波數據入，接單片機的TXD，高阻輸入不能懸空

　　7P—TX：TTL電平，載波數據出，接單片機的RXD

　　8P—MODE：模式選擇，懸空或接5V為高電平，接地為低電平

　　9P—NC/RST ：復位腳（低電平有效）只有在工作時頻繁切換模式時使用。毋需此功能，引腳應懸空
