給出了一種基于Proteus7.5仿真實現的液晶溫度顯示器設計。系統硬件電路采用AT89C52單片機、DS18820數字溫度傳感器和LM016L液晶顯示器等主要元件。采用Keil uVision3設計系統軟件的C51源程序并調試。在Proteus 7.5平臺上，對系統進行了軟硬件仿真。仿真結果表明，該系統的測量和顯示精度達到了0.1。C。通過Proteus對液晶溫度顯示器的工作狀態進行模擬，以檢驗和評估設計的可行性，縮短了實際系統開發周期，降低了開發成本，是一種有效可行的仿真方法。
1 硬件電路設計

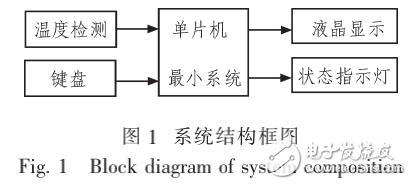

液晶溫度顯示器的硬件主要有以下部分：溫度檢測部分、單片機最小系統、顯示電路和鍵盤電路，如圖1所示。

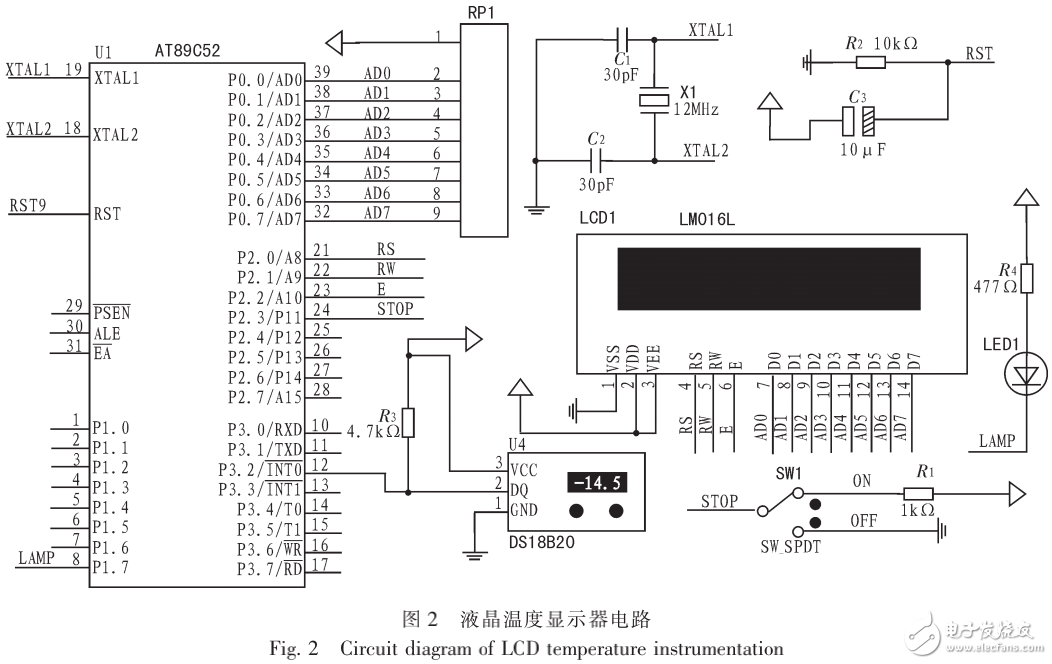

? ? ? ? 單片機采用美國ATMEL公司生產的低電壓、高性能CMOS的MCS-51系列單片機AT89C52．它片內含8K字節可重復擦寫Flash閃速存儲器和256字節的RAM．片內程序存儲器奪間能滿足本系統程序存儲之需要，可省去片外EPROM程序存儲器，簡化系統的設計，使電路結構簡潔。時鐘電路中的晶振頻率采用12 MHz，系統復位采用上電復位方式。系統的硬件電路如圖2所示。
