可調電源是電子愛好者不可缺少的工具，目前所使用的直流可調電源中，幾乎都為旋紐調節電壓，調節精度不高，而且經常跳變，使用不方便。本文將向大家介紹一款液晶顯示數控穩壓電源的制作。該電源電路簡單，制作容易，通過鍵盤調節輸出電壓（0-25V），步進值為0.1V，電流可以達到2.5A。

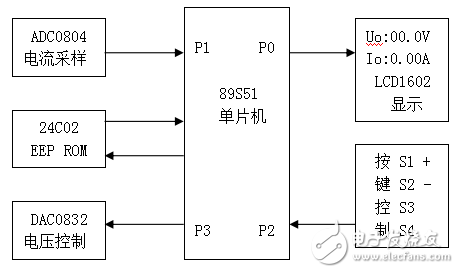

　 系統結構：

　 工作原理：

　　1．上電復位，讀取24C02中的電壓，送DA轉換輸出電壓，如24C02中電壓為O則設置初始電壓為5V；

　　2．電壓控制：通過鍵盤S1，S2控制MCU產生8位數字信號（0-255），通過P3口送至8位數模轉換芯片（DAC0832）轉換成模擬電流信號，再經運放作I/U轉換，得到控制穩壓電源輸出部分的基準電壓；

　　3．電流取樣：采用8位模數轉換芯片（ADC0804）作為顯示電流的模數轉換器件，ADC0804的取樣電壓由串聯在電源輸出電路的電流取樣電阻（0.1Ω）分壓取得，并由運放按一定倍數放大后送至Vin（+），ADC0804把轉換結果送至單片機的P1口，再由程序將數據處理后送LCD1602顯示當前電流；

　　4．過流保護：當短路或電流超過設定值2.4A時，MCU自動保存當前使用電壓并關閉輸出；

　　5．穩壓輸出：采用傳統的串聯穩壓電路，由運放和功率輸出管組成。利用DAC0832控制的基準電壓驅動功率管穩壓輸出，反饋部分是通過電阻R3，VR2將取樣電壓輸入運放的反相端比較，VR2可作小范圍調整；

　 制作調試：

　　電源部分提供整個電路所需各種電壓（包括DAC芯片所需的基準穩壓-5V和89S51的+5V），由電源變壓器和整流濾波電路及兩個輔助穩壓輸出構成，電源變壓器的功率由需要輸出的電流大小決定，確保有充足的功率余量。

　　電流取樣電阻R1要選擇大功率的電阻（5W或10W）。也可使用廢舊萬用表上拆下來的電阻線。檢查電路連接無誤后，即可試機。找一塊數字表將其并聯在輸出電路上，按S1或S2設定一個電壓，此時LCD1602第一行顯示的電壓可能會有誤差，適當微調反饋電路的VR2，使其與數字表讀數一致，再將數字表串聯在電源的輸出電路上，選擇適當的電流檔，接上一定的負載。此時，LCD1602第二行會顯示出電流值，適當的調節VR3改變ADC0804參考電壓，直至顯示的電流值與萬用表顯示的電流值一致為止，校正完成后即可使用。

　　注意事項：電流取樣電阻發熱量大不能貼PCB板安裝，應該將其適當升高再安裝；運放TL084可用LM324代換，功率管建議用TO-3金屬封裝的2N3055，可用TIP3055或C3182等大功率NPN管代換，功率調整管工作時發熱量較大，散熱片要盡可能大些或采用CPU風扇散熱。

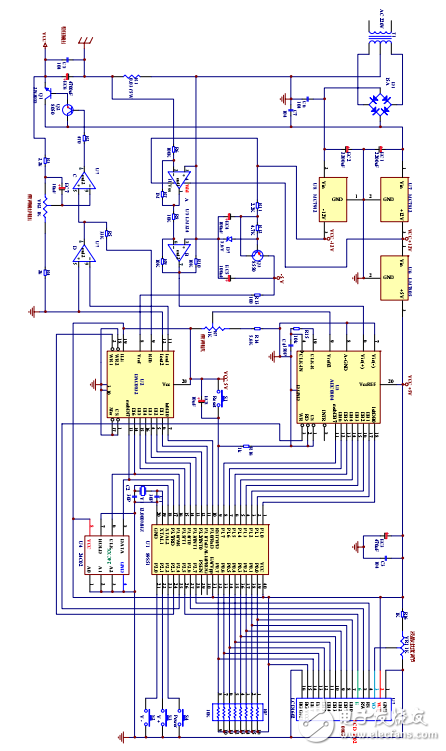

　 電路圖：
