      PSPICE程序輔助分析的方法與一般步驟的介紹

      2017-12-05 | rar | 0.1 MB | 次下載 | 免費

      資料介紹

      　　實驗內容

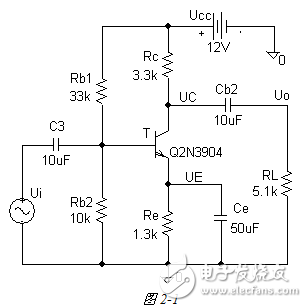

      　　1、按圖2-1畫出原理圖。

      　　PSPICE程序輔助分析的方法與一般步驟的介紹

      　　2、分析電壓增益中幅頻響應和相頻響應，并求中頻增益，上、下限截止頻率。

      　　3、改變Ce在1uF到100uF之間變化時，試求下限頻率fL的變化范圍。

      　　（1）電路的Q點分析。選擇Analysis\Setup中的Bias Point Detail進行分析，編譯仿真后，在Schematics原理圖編輯窗口點擊圖標“”可以在原理圖上看到各點的電壓電流參數，也可以打開輸出文件觀察，得到如下結果（即Q點參數）：

      　　IB=10.57uA，IC=1.554mA，UC=6.873V，UE=2.034V

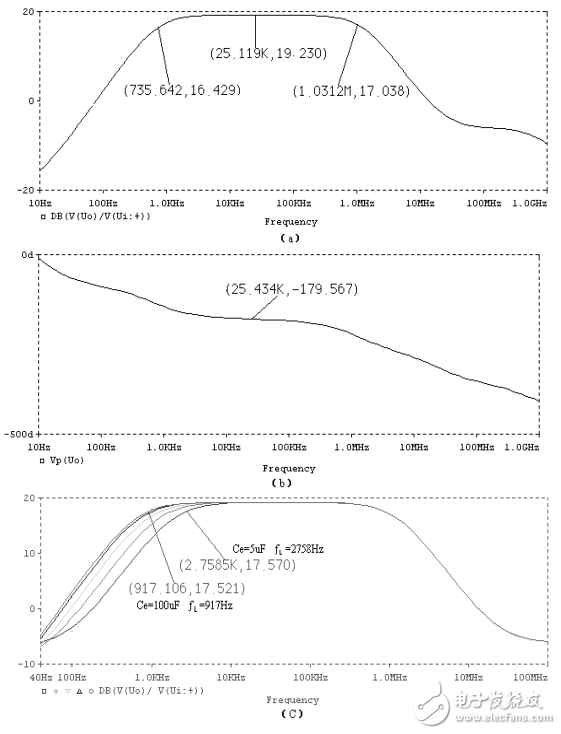

      　　（2）設置AC Sweep分析，仿真后在Probe窗口中可觀察到電路如圖2-2所示電壓增益的幅頻響應和相頻響應。放大電路的A=16.429dB，fL=735.642Hz，fH=1.0312MHz.

      　　（3）設置AC Sweep分析和Parametric分析，當Ce取1uF、5uF、10uF、20uF、50uF、80uF和100uF時，得到圖c所示的電壓增益的幅頻響應。由圖中看出，Ce在1uF到100Uf7之間變化時，下限頻率fL從82758Hz下降到917Hz。Ce越大，下限頻率越低。

      PSPICE程序輔助分析的方法與一般步驟的介紹

      　　（a）電壓增益的幅頻響應 （b）電壓增益的相頻響應 （c）Ce變化時電壓增益的幅頻響應

      　　圖1-2
