串口調試精靈使用說明

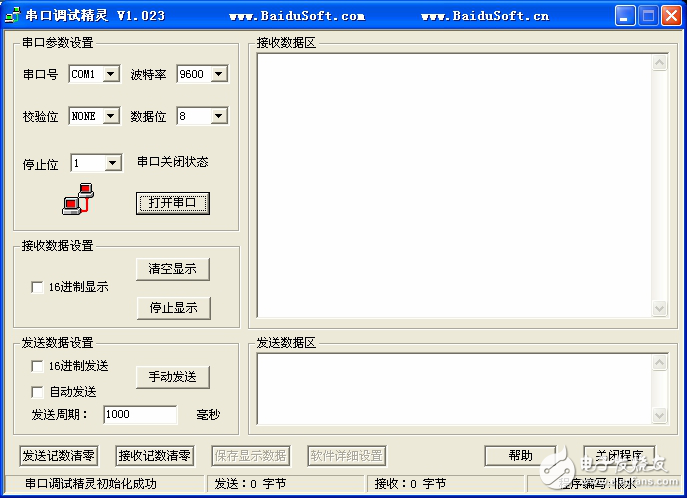

　　1、雙擊圖標打開軟件，可以看到圖 1.1 所示的畫面，此軟件無須安裝打開后即能直接使用。在左上角的串口參數設置區通過選擇帶有黑色三角的下拉菜單用戶可以選擇不同的串口通信參數設置。在圖

　　1.1 中所示的參數是最常用的參數，使用的我們的學習板是不需要修

　　改任何參數，直接使用默認值就可以了。

　　圖 1.1

　　2、在設置玩參數以后，單擊 圖標按鈕，可以看到原本紅色

　　的圖標變成了綠色的 ，指示此時軟件已經打開可串口，可以

　　與學習板通過 RS232 總線進行通信了。如果不打開串口，那么此軟件是無法通過 PC 機向?qū)W習板發送數據的，當然即使學習板向 PC 機

　　發送了數據，此軟件的界面上也不會有任何顯示。

　　3、在接收數據設置區，有三個可選項。如果在 16 進制顯示左側的方

　　框中單擊一下，即出現對勾符號，那么在右上方的接收數據區中將按

　　照 16 進制顯示接收到的數據，否則在接收數據區顯示數據對應的

　　1

　　ASCII 碼。請注意數據的 16 進制格式與其對應的 ASCII 碼的區別。如果單擊圖標按鈕，則軟件將接收數據區的內容清零，然后繼續顯示新收到的數據；如果單擊圖標按鈕，則軟件將保持接收數據區的內容不變，但是不在顯示新接收到的數據，盡管此時

　　PC 機仍在接收來是串口的數據。

　　4、在發送數據設置區有四個設置項。如果在 16 進制發送左側方框中

　　單擊一下，即出現對勾則軟件將發送數據區的內容按 16 進制數據發

　　送，否則將發送發送數據區內字符對應的 ASCII 碼值。如果在自動發送左側方框中單擊一下，即出現對勾則軟件將自動按照一定的周期通過串口向外發送數據，這個周期是可以通過更改發送周期右側文本框中的數字而設定的，注意周期是以毫秒為單位的。若不選中自動發送，則可以單擊一次圖標按鈕，那么軟件將把發送數據區中的內容發送一次。

　　5、通過查看軟件下方的狀態欄，用戶可以知道軟件的工作狀態 。最左邊指示了軟件是否大開了串口，中間是從軟件打開時到當前已發送的總字節數目，右側是已經發送的字節數目。在狀態欄的左上方還有和兩個圖標按鈕，單擊他們可以將狀態欄中的發送字節數目和接收字節數目清零。

　　6、單擊軟件右上角的圖標按鈕或者是右下方的圖標按

　　鈕，都可以直接關閉此軟件。

　　7、通過上面的介紹可見此軟件是一款小巧實用的串口調試工具。軟

　　件的版權屬于原作者恨水，感謝作者的無私奉獻。
