發視頻資料介紹

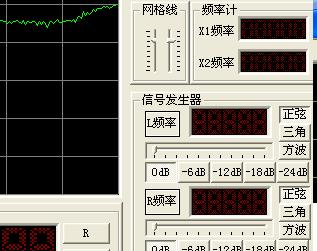

本軟件實現了示波器，信號發生器，頻率計，萬用表的功能，在音頻范圍內可完全替代上述儀器。這并不是仿真軟件，而是實用的工具，這些虛擬儀器可以很好的工作。最簡單的應用只需要兩根電纜，一根輸入，一根輸出。
重要聲明：
?如果你沒有一定電子電路基礎，請不要使用本軟件。如果操作不當可能會損壞聲卡甚至電腦。對造成的一切后果，作者不負責。
聲卡的設置
聲卡的正確設置是本軟件正常工作的前提，由于聲卡種類繁多，各種版本的驅動程序更是多不勝數，作者并不能保證每一塊聲卡上都能正常工作。但通過兩種常見聲卡上的測試，軟件都能很好的工作。測試的聲卡芯片為雅馬哈 724，使用公版驅動，另一為主板集成聲卡，芯片為創新 es1373，使用主板自帶驅動。
設置時大致按以下步驟進行：
?1. 打開聲音高級控制
?2. 選擇錄音屬性，打開錄音音量控制面板，將輸入方式選成LINE。
3．關閉不必要的聲音特效，如混響環繞等，以避免左右聲道互相干擾。
4．如果無信號時背景噪聲較大，可嘗試將一些選項靜音，特別是CD音頻。
5. 調整輸出和輸入的平衡，可借助示波器部分和信號發生器部分實現。
如果使用其它聲卡，可參照以上步驟設置。注意使用公版驅動或自帶驅動,如果仍無法正確工作，可換一個驅動試試。
可能出現的情況：
1．????????????? 聲卡上沒有LINE IN 口，只有MIC口，在一些廉價主板集成的聲卡上會有這種情況，因為MIC口通常是單聲道，也就是示波器只能單蹤工作，萬用表也只能測電壓了。
2．????????????? 打開信號發生器，示波器上同時顯示波形，這是輸出反饋到輸入端造成的，可修改各項設置。
