項目背景及可行性分析
　　項目名稱、項目的主要內容及目前的進展情況
　　基于FPGA的防火墻系統設計。基于FPGA平臺，設計一個具有防火墻功能的系統，具備對進出網絡數據包解析、過濾等功能。目前正處于總體設計與論證階段。
　　項目關鍵技術及創新點的論述；
　　關鍵技術有并行運算，狀態檢測，CAM，規則匹配，及PowerPC嵌入式系統。本項目的創新點是將傳統的軟件防火墻系統移植到硬件平臺，充分利用FPGA的優勢，軟硬件相結合，提高處理速度和性能。
　　技術成熟性和可靠性論述：
　　硬件防火墻開發模式就國內來說主要存在三類。一類是通過網絡處理器（網絡芯片）， 一類是通過專用的FPGA編程，第三類是設計專用的ASIC芯片。相對于各種網絡處理器，F(xiàn)PGA是設計ASIC芯片最重要的步驟之一。基于FPGA芯片的片上防火墻系統優勢。框架結構靈活高效。開發者針對防火墻產品需求，有針對性定義數據通路、緩存單元、處理單元、內存總線、總線仲裁單元及其耦合構架，使之達到最優性能。數據線速處理。精心設計的框架結構，使得FPGA芯片的天然并行處理優勢發揮到極致。數據在芯片內始終處于流動狀態，多個處理單元在不同節點并行完成數據分析、處理、替換等操作，從原理上保證了數據線速處理。硬件可升級。最終產品保留FPGA芯片升級接口，隨著網絡應用環境與用戶需求變化，更新芯片設計后，為用戶提供硬件升級服務，最大程度保護用戶投資。開發優勢。所有功能集成在片內完成， 兼之FPGA I／O資源豐富特性，使得系統硬件布局極為簡單，將網卡芯片、內存芯片與時鐘直接與FPGA芯片連接即可，省卻了傳統主板繁雜的控制器、總線等結構，使得系統成本大幅下降。加之在FPGA中嵌入PowerPC硬核，使得片上系統的性能進一步提升。
　　項目實施方案
　　1.方案基本功能框圖及描述
　　用框圖的方式并加以簡單的描述簡述實施本項目的技術方案。
　　

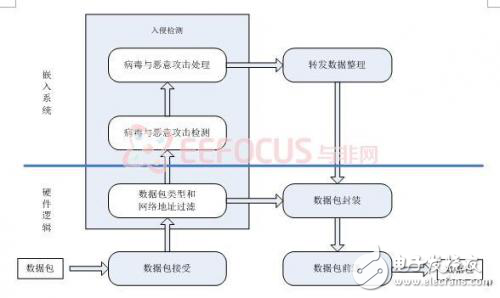

　　圖1 方案基本功能流程框圖
