許多數字處理系統都會使用FPGA，原因是FPGA 有大量的專用DSP 以及block RAM資源，可以用于實現并行和流水線算法。因此，通常情況下，FPGA 都要和高性能的ADC和DAC 進行接［ ］，比如e2v EV10AQ190 低功耗四通道10-bit 1.25 Gsps ADC 和EV12DS130A 內建4/2:1MUX 的低功耗12-bit 3 Gsps DAC。通常情況下，這些轉換器的采樣率都達到了GHZ 的級別。對。工程師團隊來說，除了混合信號電！路板布局之外，理解和使用這些高性能的設備也是一個挑戰。
這些e2v 數據轉換器具有帶寬寬、性能好的特點-數據手冊。上通常稱為模擬全功率帶寬-即使是在高奈奎斯特區。（這種能力是不多見的。） 正是因為有著優異的轉換性能，柯可以使用直接上轉換和下轉換，這樣可以減少部件數量、降低功耗以及節省成本。

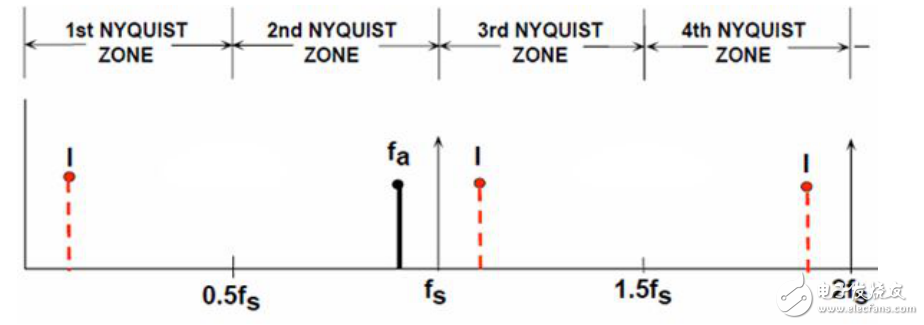

在高頻時，奈奎斯特采樣率（每個周期兩次采樣） 是無法維持的。一個例子就是使用一個2.5GHZ 采樣率的ADC 去采樣一個3GHZ 全功率帶寬的模擬輸入。根據奈奎斯特準則，高于1.25GHZ 的信號將會被混疊回第一奈奎斯特區，這些混疊圖像是基礎信號的諧波分量，因此和非混疊信號一樣，包含了同樣的信息。
