步進電機控制系統框圖如圖 4 所示。

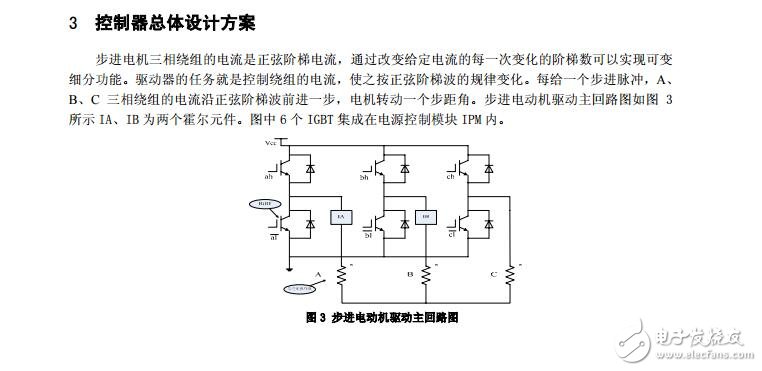

　　采用 FPGA 作為主控制芯片， 將控制器與驅動器的數字電路部分集成在一片 FPGA 上實現。為了控制繞組電流，在設計中引入電流跟蹤型閉環反饋，反饋電流與給定的正弦電流（離散的正弦表）經過改進的比例積分 PI 調節后進行 SPWM 調制，輸出 6 路 PWM 波，來控制驅動電路三個橋臂上的 6個 IGBT開通關斷。如果忽略死區時間控制每個橋臂的上下半橋的兩路PWM 波互補即上半橋 PWM 波為高/低電平時，下半橋 PWM 波為低/高電平。系統采用 14 位寬度 200MHz 計數器產生PWM載波，載波頻率12.2KHz，電流數據全部采用14位精度進行離散化。200MHz時鐘由50MHz 時鐘經 PLL 倍頻產生。FPGA 輸出的 PWM 波經功率模塊放大后，控制步進電機運行。步進電機運行狀態（轉速和轉向）通過 LED 指示。步進電機轉速是由查表速度決定的，CP 是用來決定查表頻率，在細分等級一定的情況下 CP 速度越高電機轉速越快。如果電機在高細分下高速旋轉則 CP 脈沖頻率就會很高，導致 PWM 脈寬過小，使功率模塊 IGBT 控制橋臂頻繁開關，其結果是開關損耗大為增加，功率模塊過熱。而高細分在步進電機高速旋轉時其優勢并不明顯，所以在不影響電機運行精度的情況下，系統根據轉速對細分精度在 4096、2048、1024、512、256、128、64、32 之間自動調節，使電機更加平穩可靠的運行。
