接觸器自鎖正轉線路控制的電路安裝方法及注意事項

　　一、學習目標

　　1、掌握三相異步電動機正轉控制線路的組成及工作原理，能熟練畫出其電路圖。

　　2、掌握三相異步電動機正轉控制線路的安裝、調試與維修。

　　3、掌握欠壓保護、失壓保護和過載保護的功能。

　　二、學習任務

　　本項目的任務是安裝與調試接觸器自鎖正轉控制線路。要求線路具有電動機連續運轉控制功能，即按下啟動按鈕，電動機運轉；松開啟動按鈕，電動機仍能運轉。能正確調試三相交流異步電動機正轉控制線路，對線路出現的故障現象能正確快速地排除。

　　三、學習所需工具、設備

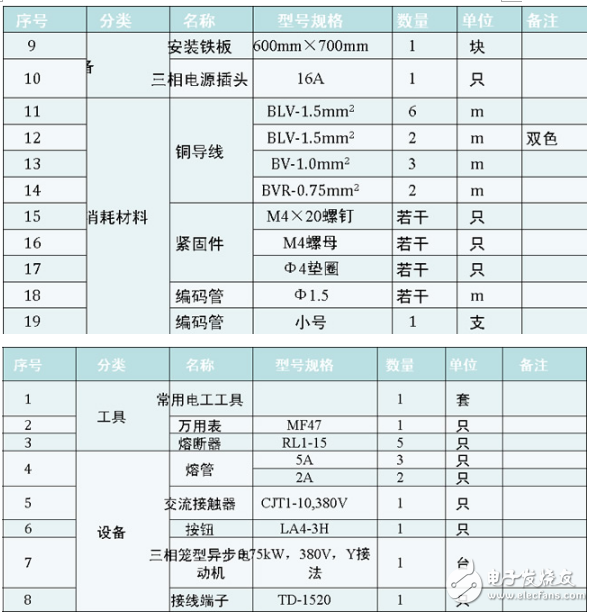

　　表1 工具、設備清單

　　注：導線規格中的BV是單芯銅導線的代號；BVR是橡膠塑料絕緣銅軟線的代號。

　　四、電路安裝

　　1、根據元件表，配齊所有元件，并檢查元件質量。

　　2、根據原理圖畫出元件布置圖。

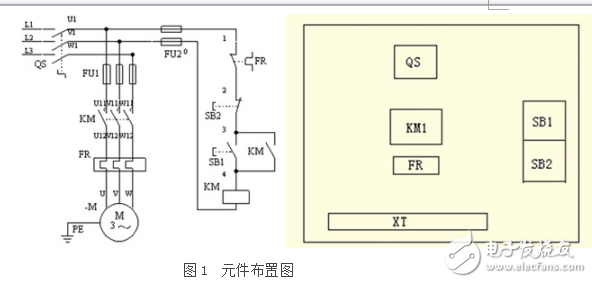

　　圖1 元件布置圖

　　3、 根據元件布置圖安裝元件，各元件的安裝位置整齊、勻稱、間距合理，便于元件的更換，元件緊固是用力均勻，緊固程度適當。元件安裝后如圖2。

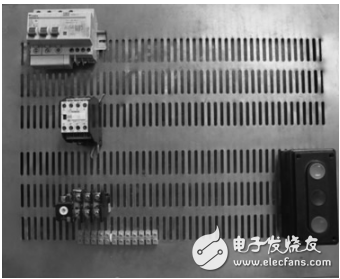

　　圖2 自鎖正轉控制線路元件布置

　　4、 布線。布線時以接觸器為中心，由里向外、有低至高，先電源電路、再控制電路、后主電路進行布線，以不妨礙后續布線為原則。布線后如圖3所示。

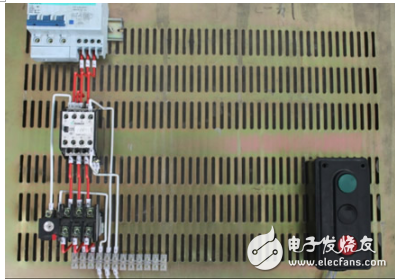

　　圖3 布線后的自鎖正轉控制線路

　　五、注意事項

　　1、熱繼電器的熱元件應串接在主電路中，輔助常閉觸點應串接在控制電路中。

　　2、熱繼電器的整定電流應按電動機的額定電流自行調整。絕對不允許彎折雙金屬片。

　　3、在一般情況下，熱繼電器應置于手動復位的位置上。若需要自動復位時，可將復位調節螺釘沿順時針方向向里旋足。

　　4、熱繼電器因電動機過載動作后，若需再次啟動電動機，必須待熱元件冷卻后，才能使熱繼電器復位。一般自動復位時間不大于5min；手動復位時間不大于2min。
