當系統設計師尋找高能效的信號調理器件時，他們可能會發現，市面上能夠在100 uA電源電流下工作的IC很少，而其中具有小型封裝的器件就更是屈指可數了。對于日益增多的無線傳感器網絡（WSN），電池壽命和電路板空間逐漸成為關鍵性規范，因此缺少可供使用的選項也許會令人沮喪。在搜索低功耗邊緣節點物聯網器件的過程中，某些模擬前端IC（比如可穿戴產品的心率監測器）可能根本不會出現，或因其針對特定應用而不予考慮。然而有一款ADI ECG前端IC，它可以工作于50 uA電源電流下并具有小巧的2 mm × 1.7 mm WLCSP封裝，這款器件值得您在設計物聯網節點應用時稍加考慮。如果更深入地研究，人們會發現其靈活架構實質上是一個儀表放大器（IA）和幾個運算放大器，可通過配置形成一些實用的超低功耗信號處理電路，其適用范圍不僅僅限于醫療或保健應用。

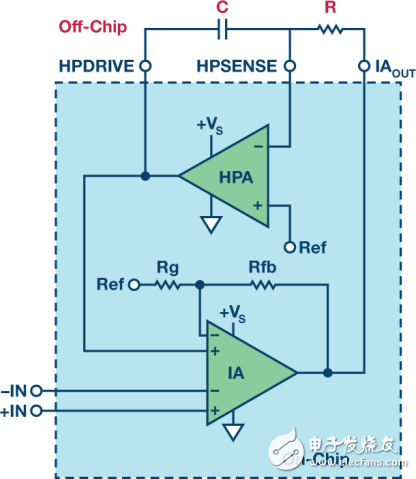

簡化的單導聯心電圖（ECG）前端如圖1所示。它包括一個間接電流模式IA，具有獨立的傳遞函數：
在此前端示例中，固定增益為100。IA的基準源由高通放大器（HPA）驅動，該放大器配置為反饋網絡中的積分器，其輸入連接到IAOUT，通過外部電容和電阻設置截止頻率。HPA將迫使HPDRIVE達到任何所需電壓以保持HPSENSE以及IAOUT處于基準電壓。該電路形成一個一階高通濾波器：
對于診斷級ECG，截止頻率通常設為0.05 Hz，而對于僅檢測心率的保健應用，設為7 Hz可能比較合適。高通濾波器函數能夠解如何在放大高頻ECG信號（1 mV至2 mV）的同時抑制大直流半電池電位（因電極/皮膚接觸而導致）以及與ECG測量相關的低頻基線漂移的問題。由于直流半電池電位（高達300 mV）抑制發生在IA的輸入端，因此這種架構能夠獲得很大的增益。另一個益處就是可以抑制IA的失調和失調漂移。監測關于基準電壓HPDRIVE將顯示自動校正輸入失調的反相形式。
