工程制圖與CAD
一、實驗?zāi)康?/p>
1、掌握利用三等規律繪制三視圖的方法。
2、掌握組合體的交線投影畫法。
3、掌握常見的AutoCAD 2008的繪圖命令和編輯命令。
4、了解三視圖的尺寸標注。
二、實驗儀器
1、AutoCAD2008應用軟件 一套
2、PC機 一臺
三、實驗原理
啟動AutoCAD2008應用軟件，運用AutoCAD2008提供的繪圖及編輯命令，按照三等規律繪制圖形，同時也可以按照國標要求進行標注。
四、實驗要求

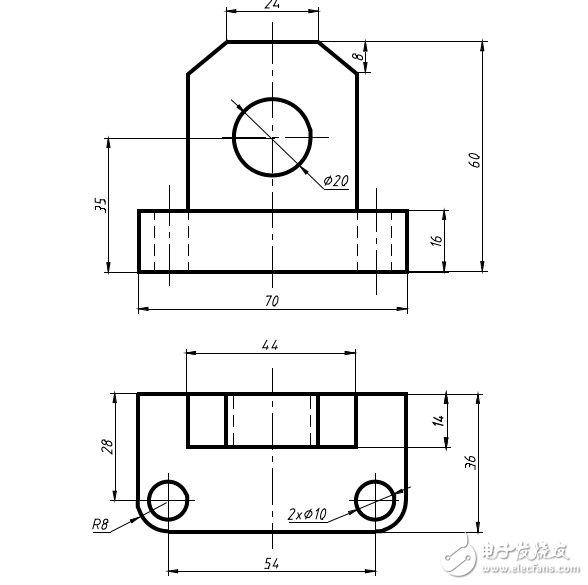

根據組合體立體圖及已知的主，俯視圖，畫出完整的三視圖并進行尺寸標注。（提示：利用長對正、高平齊和寬相等的投影規律繪制組合體三視圖。）
?。▽嶒瀳蟾嬷校罕仨毻绞之嫵鲋鞲┮晥D，立體圖可以試著畫出來，不做硬性要求。）
