資料介紹
隨著電子技術的迅猛發展,具有耗電少、亮度高、體積小等特點的液晶顯示器被廣泛應用于嵌入式系統中。S3C2410 是三星公司開發的一款以ARM920T 為核心的16/32 位嵌入式處理器。它主要面向手持設備

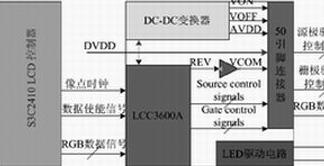

以及高性價比、低功耗的應用。LTS350Q1-PE1 是三星電子公司生產的一款非晶硅有源矩陣TFT-LCD,它具有功耗低、亮度高和體積小等特點,目前在嵌入式設備中應用非常廣泛。基于S3C2410,采用LTS350Q1-PE1 作為顯示設備可以構成一個基于嵌入式平臺的液晶顯示系統,如圖1 所示,該系統可以滿足大多數嵌入式手持設備的功能要求。但是,要想S3C2410 的LCD 控制器可以正確有效地控制TFT-LCD,需要設計兩者之間的硬件驅動電路。本文設計了LTS350Q1-PE1 的硬件驅動電路,將S3C2410 的LCD 控制器和TFT-LCD 結合起來構成嵌入式液晶顯示系統。調試結果表明設計正確,本文所設計的液晶顯示器的驅動電路只需要嵌入式處理器給出像點時鐘、數據使能信號和RGB 數據信號,因此,可以不做硬件上的修改就能成為以其它處理器為平臺的顯示解決方案,具有較大的靈活性和實用性。
