雙極性步進電機的基礎知識
　　雙極性步進電機包含兩繞組，為了使電機運行平穩，不斷的給這兩個線圈加以相位差90度的正弦波，步進電機就開始轉動起來。
　　通常，步進電機不是由模擬線性放大器驅動；而是由PWM電流調節驅動，把線性的正弦波信號轉換成了離散的直線段信號。 正弦波可被分成多段，隨著段數的增加，波形不斷接近正弦波。 實際應用中，段數多從4到2048或更多，大多數步進驅動IC采用4到64段細分。整步驅動，每一時刻只有一個相通電，兩相電流交替和電流方向切換，使得一共產生四個步進電機機械狀態。半步驅動，比整步驅動方式相對復雜一些，在同一時刻，可能兩個相都需要被通電，如圖1所示，使電機的步進分辨率提高了一倍。細分驅動，電機轉子走一步的角度將會隨著細分數的增加而減小，電機轉動也越來越平穩，例如把一個32段細分序列稱為八分之一步驅動模式（見圖1）。
　　

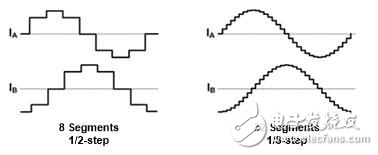

　　圖1：細分驅動的電流波形。
　　電流控制精度的重要性
　　雙極性步進電機轉子的位置取決于流經兩個線圈繞組的電流的大小。通常，選擇步進電機的主要指標為，準確的機械定位或精準的機械系統速度控制。所以繞組電流的精度控制對步進電機的平穩運行非常重要。
　　在機械系統中，有兩個問題會導致不準確的電流控制：
　　在低速運行或用步進電機用于定位控制的情況下，每一細分段電機運行的步數錯誤，導致錯誤的定位。
　　在高速運行下，系統非線性會導致短期電機運行速度變化，使得力矩不穩，增加了電機噪聲和振動。
　　PWM控制和電流衰減模式（Decay Mode）
　　大多數的步進電機驅動IC，依靠步進電機繞組的電感特性實現PWM電流調節。通過每個繞組對應的功率MOSFET組成的H橋電路，隨著PWM控制開始，電源電壓被加到電機繞組上，從而產生驅動電流。一旦電流達到設定值，H橋就會切換控制狀態，使得輸出電流衰減。 一定固定時間后，一個新的PWM周期又會開始，H橋再次產生線圈電流。
　　重復這一過程，使繞組電流上升和下降。通過電流采樣和狀態控制，可以調節控制每一段細分的峰值電流值。
　　在預期的峰值電流達到后，H橋驅動繞組的電流衰減控制方式有兩種：
　　繞組短路（同時開通低側或高側的MOSFET），電流衰減慢；
　　H橋反向導通，或允許電流通過MOSFET的體二極管流通，電流衰減快。
