      限流技術在無刷直流電機控制器系統中的應用介紹

      2017-12-06 | rar | 0.3 MB | 次下載 | 免費

      資料介紹

      　　限流是無刷直流電機控制器系統中的關鍵點和難點，是保證整個系統正常工作的前提條件，設計中的AD對齊采樣技術是整個限流工作的關鍵，、該技術應用在一種以PSoC為主控芯片的電動車用無刷直流電機控制器，給出了整體的方案以及關鍵技術的具體設計方案。經實驗驗證是一種較好的限制控制器電流的方案。

      　　控制器整體設計

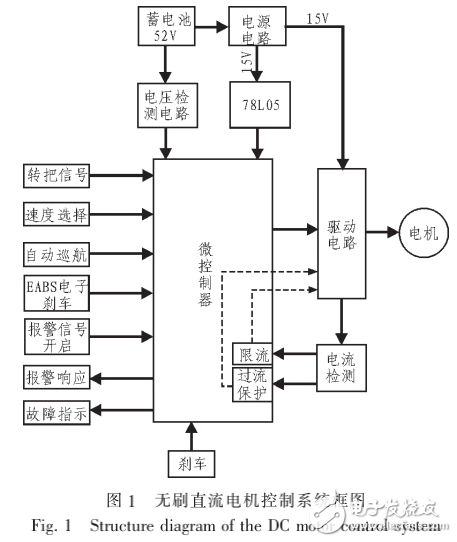

      　　整體系統的作用就是讓用戶可以通過旋轉轉把來控制電動白行車的行駛速度，給m剎車信號后白行車減速。單片機接收電動白行車轉把給定的速度信號，并根據電流和轉速反饋調整輸出的PWM信號的占空比，控制著電機轉子的轉速。電機內部的霍爾元件在電機轉動時輸出高低電平信號，將電機轉子的當前位置信息反饋給單片機，單片機根據此反饋信號計算出電機的轉速同時輸出對應的換相信號。驅動電路根據單片機的輸出指令控制三相橋功率開關電路上下功率管的導通順序和導通時間，從而實現對無刷電機的旋轉驅動。如圖1所示。

      限流技術在無刷直流電機控制器系統中的應用介紹
