資料介紹
本文介紹了四方V560系列變頻器在球磨機上的成功應用,該方案完全滿足球磨機的系統控制需求,調速方便,穩速精度高,設備運行平穩,提高了工作效率,節能效果顯著。

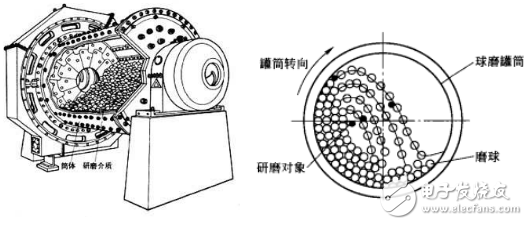

球磨機主要由傳動裝置、筒體裝置、給料裝置、卸料裝置及電氣控制裝置等組成。設備運行時由電氣控制裝置驅動電動機,然后再通過減速機及周邊大此輪的減速傳動,拖動筒體裝置回轉。筒體裝置內部裝有的物料和研磨體在回轉時產生的離心力和摩擦力的作用下,被提升至一定高度后沿近似拋物線的軌跡落下來沖擊和研磨筒體底部的另一部分物料,并產生一定的軸向運行促使物料研磨和混合均勻。研磨完成的物料最后通過卸料裝置排除筒體,以進行下一段工序處理。研磨工藝如下圖1所示。
圖1
球磨機系統工頻控制在使用中存在著如下的弊端:
1. 所需的研磨周期較長、研磨效率低,單位產品功耗大,同時易造成物料的過渡研磨;
2. 啟動一般采用星三角或自耦降壓啟動,啟動電流大,對設備和電網的沖擊很大;
3. 設備運行的穩定性差,維護量和耗電量巨大,增加了生產廠家的維護成本,造成了嚴重的資源浪費。
二、控制方案
根據球磨機原工況存在的問題并針對其生產工序及工藝特點,設計了采用四方V560系列變頻器系統控制方案,具體如下:
主電機使用矢量型變頻器驅動,內置優化的控制程序,可根據球磨機的實時運行負荷自動調整電機在運行過程中的各項參數,使電機的軸功率達到最佳化。系統轉速可根據球磨工藝條件的變化,設置為自動調節模式,保證球磨機工作效率的同時可有效的節約電能。

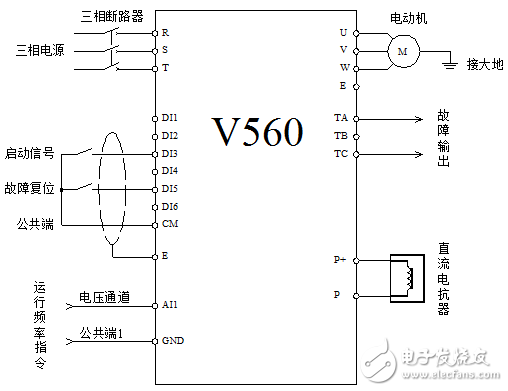

控制電氣圖如下圖2所示:
圖2
