伺服電機工作原理——伺服電機內部的轉子是永磁鐵，驅動器控制的U/V/W三相電形成電磁場，轉子在此磁場的作用下轉動，同時電機自帶的編碼器反饋信號給驅動器，驅動器根據反饋值與目標值進行比較，調整轉子轉動的角度。

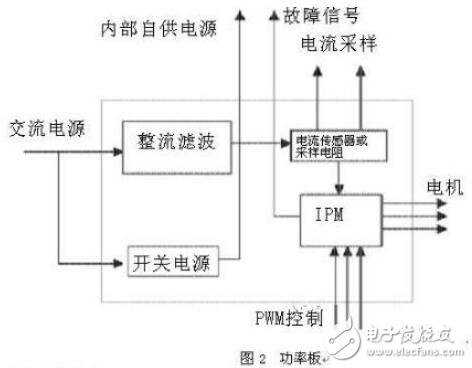

控制單元是整個交流伺服系統的核心，實現系統位置控制、速度控制、轉矩和電流控制器。所采用的數字信號處理器（DSP）除具有快速的數據處理能力外，還集成了豐富的用于電機控制的專用集成電路，如A/D轉換器、PWM發生器、定時計數器電路、異步通訊電路、CAN總線收發器以及高速的可編程靜態RAM和大容量的程序存儲器等。伺服驅動器通過采用磁場定向的控制原理（ FOC） 和坐標變換，實現矢量控制（VC） ，同時結合正弦波脈寬調制（SPWM）控制模式對電機進行控制 。永磁同步電動機的矢量控制一般通過檢測或估計電機轉子磁通的位置及幅值來控制定子電流或電壓，這樣，電機的轉矩便只和磁通、電流有關，與直流電機的控制方法相似，可以得到很高的控制性能。對于永磁同步電機，轉子磁通位置與轉子機械位置相同，這樣通過檢測轉子的實際位置就可以得知電機轉子的磁通位置，從而使永磁同步電機的矢量控制比起異步電機的矢量控制有所簡化。
