在石油開采中常用的一種設備就是抽油機，抽油機運行狀態的好壞將直接影響原油的產量及采油時能源的消耗。抽油機運行的好壞通常是通過示功圖來顯示分析的，因此采集示功圖數據和分析示功能圖數據也就變的十分重要。怎樣顯示示功圖，怎樣分析示功圖數據的方法現在已經比較成熟，這里主要介紹一種紫金橋軟件通過OPC方式實現示功圖數據采集的過程。

　　示功圖數據采集過程并不是很復雜，只是不同采集方式有不同的特點。

　　在示功圖中通常主要包含抽油機運行一個周期（一個沖程）電流、電壓、負載及位移產生的四組數據。在一個運行周期內每組數據的個數根據采樣方式不同，也會不同。如果按著固定位移間隔采樣，每個周期采集的四組數據的數據個數是固定的。但是如果采樣是按固定時間間隔來進行的，那么不同沖程周期內產生的數據個數就可能不同。

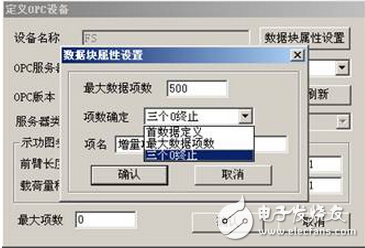

　　從上面示功圖數據特點可以看出，示功圖的數據采集通常是通過通訊協議或API接口函數的方式以數據塊的形式進行數據采集的。我們知道OPC通訊方式通常是以數據項為基本單位進行數據傳送的，雖然可以通過OPC組進行批量數據讀取，但是通常組內各數據項之間是相互獨立的（有的OPC Server支持?jǐn)?shù)組數據項）。那么我們?yōu)槭裁匆狾PC方式進行示功圖數據采集呢？這是因?yàn)橛行┦竟D數據采樣是通過PLC或一些智能儀表（或模塊）來實現的，而這些設備的直接通訊協議是不開放的，它們只對外提供OPC接口。
