發視頻資料介紹

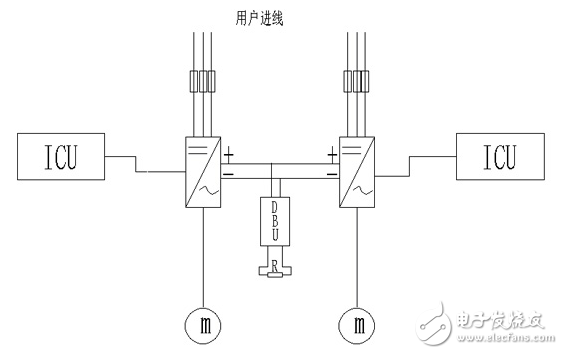

主傳動系統兩臺90kW電機組成分別由兩臺GD800-11-0090-4，卷取機為速度控制，開卷機為速度控制、力矩限幅模式，保證在斷帶狀況下不飛車。由于開卷電機一直處于發電狀態，因此，通過共直流母線方式，把開卷電機把多余能量通過直流母線傳導給卷取電機，減少能量損耗，節能。
制動單元及制動功率選擇，由于設計最大速度為250米/秒，因些在最短時間內停機需要的制動量為，由設計最大速度為250米/秒，最大卷徑重量約1100kG，因此，在最大運行速度具有的能量為：E=1/2MV^2 E=343750kJ 折合為功率單元約為90kW。因此把緊急停機時把90kW的能量4秒內消耗完需要每秒22.5kW能量，因此制動電約選型應不少于22.5kW，故選取30kW. 阻值R》4.4歐。
圓盤剪電機由于采用閉環控制，且要與卷取速度同步，以保正裁邊的整齊，因此采用Goodrive800產品。
廢邊電機只是裁剪下來廢料收集，采用速度控制。采用IPE200產品。開口度電機帶動滾珠絲杠，控制精度±1毫米，采用閉環控制模式。變頻器采用IPE200產品（此處已建議客戶以后采用GD35變頻器，采用位置控制方式，控制精度更高，響應更快）。
