      峰值功率5MW的磁控管發射機_蔣紅衛

      2017-09-14 | pdf | 96KB | 次下載 | 免費

      資料介紹

      峰值功率5MW的磁控管發射機

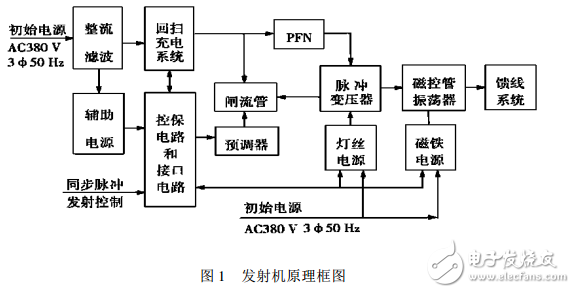

      　　1 概 述本發射機是為某高能醫用直線加速器設計的 ，其主要指標如下： 峰值功率：2.0 ～ 5.0 MW ; 陰極電壓：-23 ～ -50 kV ; 陰極電流：150 ～ 240 A ; 射頻脈寬：（4 ±0.2）μs ; 重復頻率：（200 ±10）Hz 。為提高整機效率 ，減小體積，發射機采用線性調制器。其特點是電路簡潔， 體積小，脈沖寬度由 PFN （Pulse Fo rming Netw ork）確定，脈沖頂部平坦度好 。發射機采用單端回掃式階梯充電技術對 PFN 進行充電， 通過檢測充電變壓器初級峰值電流， 對 PFN 電壓進行控制， 使 PFN 電壓達到很高的精度 ，保證脈沖振幅的穩定性 。這種充電電路對調制器正失配具有很強的承受能力。發射機整機組成框圖如圖 1 所示 ，其基本工作原理如下： 三相交流 380V 50 Hz 電源經整流濾波 ， 產生 515 V 直流，供給單端回掃充電電路，在賦能脈沖作用下，充電系統向 PFN 充電 。同步觸發脈沖經剛性開關預調器處理 ，產生閘流管觸發脈沖 ，觸發閘流管 ， PFN 經閘流管 、脈沖變壓器，向負載（磁控管）放電 ，磁控管產生高功率射頻脈沖 。
