替換傳統機械式開關，添加智能開關燈模式；? 替換傳統電容觸摸調光器面板；? 替換傳統黑白溫控器顯示，升級到彩屏觸摸功能；? 智能家居開關面板組網應用；? 中控系統控制面板；? 具有自定義指令功能，直接替換原有機械開關輸出協議，即裝即用。

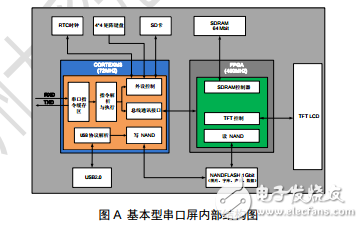

的 86 串口屏是集 TFT 顯示驅動、圖片字庫存儲、GUI 操作、RTC 顯示及各種組態控件于一體的串口顯示終端。用戶單片機只需要發送相應的串口指令就可以輕松實現文本、圖片和曲線顯示。系統處理器采用 Cortex-M3+高速 FPGA 雙核設計，ARM 主要進行協議解析和 USB 圖片下載，F(xiàn)PGA 主要實現 Nandflash 的圖片讀取和 TFT 控制顯示。內部結構如圖 A 所示。
選擇“Cortex-M3+ FPGA”雙核架構的主要優勢在于：（1） FPGA 為可編程邏輯器件，主頻高、內部指令并行處理，可輕松驅動類似 1440*900 分辨率的 TFT，刷新速度快；（2）純硬件驅動，整個系統無操作系統或 OS，上電即運行，連續 24*7*365h 不斷電均能可靠工作，無垃圾冗余文件；（3） 核心部件為工業常規器件，10 年以上不斷貨。
