      交通燈控制電路原理及其設計

      2017-04-27 | pdf | 800KB | 次下載 | 1積分

      資料介紹

      　　二、設計方案原理與分析

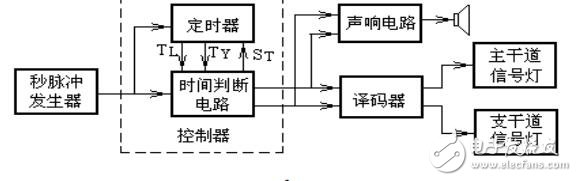

      　　1、分析系統的邏輯功能及其框圖交通燈控制系統的原理框圖如圖所示。它主要由控制器、定時器、譯碼器和秒脈沖信號發生器等部分組成。秒脈沖信號發生器是系統中定時器的標準時鐘信號源，譯碼器輸出兩組信號燈的控制信號，經驅動電路后驅動信號燈工作，控制器是系統的的主要部分，由它控制定時器和譯碼器的工作。

      交通燈控制電路原理及其設計

      　　交通燈控制電路 3 圖中的 TL：表示主干道或支干道綠燈亮時的時間為 25 秒，即車輛正常通行的時間間隔。在設定的時間內，TL=0，設定的時間到，TL=1。TY：表示黃燈亮的時間為 5 秒，在設定的時間內 TY=0，設定的時間到，TY=1。ST：表示定時器到了規定的時間后，由控制器發出的狀態轉換信號。由它控制定時器開始下一個工作狀態的定時。
