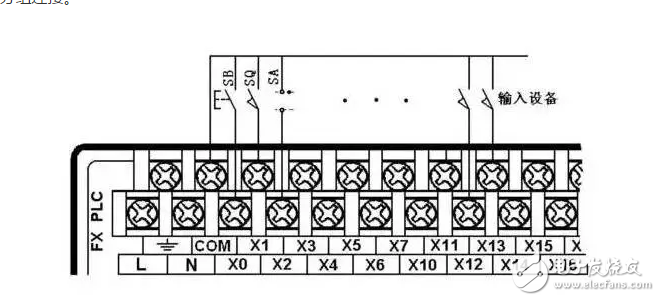

圖1是與按鈕、行程開關、轉換開關等主令電器類輸入設備的接線示意圖。圖中的PLC為直流匯點式輸入，即所有輸入點共用一個公共端COM，同時COM端內帶有DC24V電源。若是分組式輸入，也可參照圖下圖的方法進行分組連接。

　　圖1 PLC與主令電器類輸入設備的連接

　　2. PLC與旋轉編碼器的連接

　　旋轉編碼器是一種光電式旋轉測量裝置，它將被測的角位移直接轉換成數字信號（高速脈沖信號）。因些可將旋轉編碼器的輸出脈沖信號直接輸入給PLC，利用PLC的高速計數器對其脈沖信號進行計數，以獲得測量結果。不同型號的旋轉編碼器，其輸出脈沖的相數也不同，有的旋轉編碼器輸出A、B、Z三相脈沖，有的只有A、B相兩相，最簡單的只有A相。

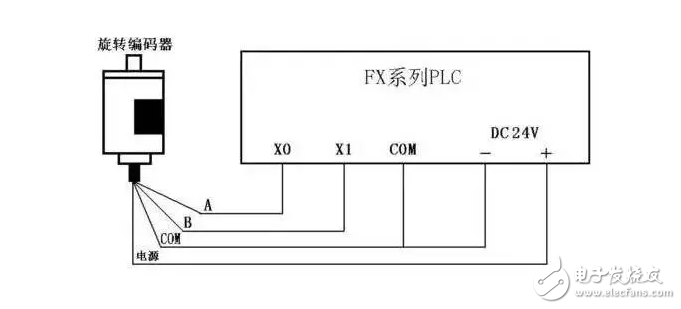

　　圖2 旋轉編碼器與PLC的連接

　　如圖2所示是輸出兩相脈沖的旋轉編碼器與FX系列PLC的連接示意圖。編碼器有4條引線，其中2條是脈沖輸出線，1條是COM端線，1條是電源線。編碼器的電源可以是外接電源，也可直接使用PLC的DC24V電源。電源“-”端要與編碼器的COM端連接，“+ ”與編碼器的電源端連接。編碼器的COM端與PLC輸入COM端連接，A、B兩相脈沖輸出線直接與PLC的輸入端連接，連接時要注意PLC輸入的響應時間。有的旋轉編碼器還有一條屏蔽線，使用時要將屏蔽線接地。

　　3. PLC與傳感器的連接

　　傳感器的種類很多，其輸出方式也各不相同。當采用接近開關、光電開關等兩線式傳感器時，由于傳感器的漏電流較大，可能出現錯誤的輸入信號而導致PLC的誤動作，此時可在PLC輸入端并聯旁路電阻Ｒ，如圖3所示。當漏電流不足lmA時可以不考慮其影響。
