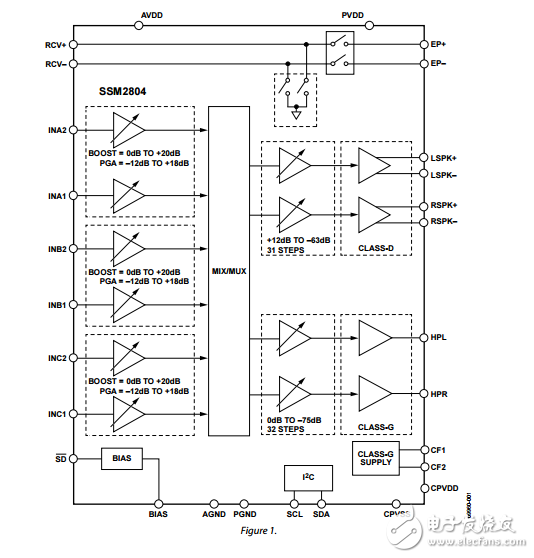

SSM2804是一款專門針對移動電話和便攜式多媒體設備而設計的音頻子系統。這款高度靈活的子系統包括三個輸入通道，可以將其配置為單端立體聲或單聲道差分輸入以用于多媒體音頻源。

　　每組輸入可以通過2線I2C接口獨立調整，并且提供30 dB范圍、1 dB步長的可調增益。每組輸入通道還提供可選的可變輸入阻抗PGA模式或固定輸入阻抗升壓模式。輸入信號經過混頻后路由至所需的一組輸出。該配置通過2線I2C控制接口設置。

　　SSM2804提供三種可選的輸出模式。

　　第一種輸出模式是一個立體聲D類揚聲器驅動器，它能夠向一個8 Ω橋接負載（BTL）提供2 × 1.4 W的連續功率，采用5 V電源時的總諧波失真加噪聲（THD + N）為1%。該D類放大器集成三級Σ-Δ輸出調制，用以延長電池續航時間和提高EMI性能。D類放大器提供I2C可調的音量控制功能，其增益范圍為+12 dB至?63 dB，分31級進行調節。

　　第二種輸出模式是一對高性能耳機驅動器，能夠向立體聲32 Ω單端負載提供每通道20 mW的功率，THD + N為1%。立體聲耳機驅動器采用高效率、以真地為中心的G類架構。耳機輸出集成I2C可調的音量控制功能，其增益范圍為0 dB至?75 dB，分32級進行調節。

　　第三種輸出模式是一個集成接收器路徑旁路開關，用于傳送來自音頻基帶的語音信號。

　　SSM2804的額定溫度范圍為?40°C至+85°C工業溫度范圍，內置熱關斷和輸出短路保護功能，采用30引腳、2.5 mm x 3.0 mm晶圓級芯片規模封裝（WLCSP）。
