電流檢測放大器用于多種應用之中，比如電機或電磁閥控

　　制、負載電流監控、故障檢測等。在此類應用中，輸入共

　　模電壓一般會在地電位與某個高電源電位之間擺動。然

　　而，盡管用戶在使用時可以假定，該輸入共模擺幅局限在

　　該高電源電位范圍之內，但還有瞬態電壓也必須予以考

　　慮。這些瞬態電壓帶來的結果是，本來的低電壓應用傾向

　　于表現為高電壓應用，而電流檢測放大器的魯棒性必須足

　　夠強，以便能處理這些情況。

　　電機驅動電路中的瞬態電壓

　　我們可以通過分析一個電機驅動電路來深入理解這些瞬態

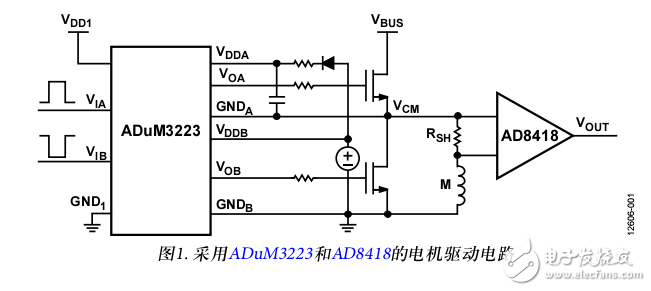

　　電壓。圖1所示電路用ADuM3223來驅動采用半橋配置的兩

　　個MOSFET的柵極。用占空比為50%的反相脈沖寬度調制

　　（PWM）信號驅動ADuM3223的輸入，從而實現在兩個

　　MOSFET之間的開關切換。

　　上端FET發射極與下端FET集電極之間的節點為電機驅動

　　電路的半橋點。該節點成為分流電阻RSH與電機負載（表示

　　為電感M）之間的連接。在該電路中，AD8418（電流檢測放

　　大器）用于監控分流電阻上的差分電壓。由于該差分電壓通

　　常很小，為毫伏級，因此，電流檢測放大器檢測到的共模

　　電壓實際上是半橋點處的電壓，表示為圖1中的VCM。

　　當下端FET開啟時，半橋點拉低至地。當下端FET關閉且

　　上端FET開啟時，半橋點切換至母線電壓VBUS。正是在這

　　個瞬時切換過程中，瞬態電壓變得十分顯著。這些瞬態電

　　壓是由高開關速度及負載的感性所共同導致的。
