雙通道,16位,1.25GSPS數模轉換器DAC3482的詳細資料概述
資料介紹
DAC3482是一種非常低功率、高動態范圍、雙通道、16位數字到模擬轉換器(DAC),其采樣率高達L.25GSP。

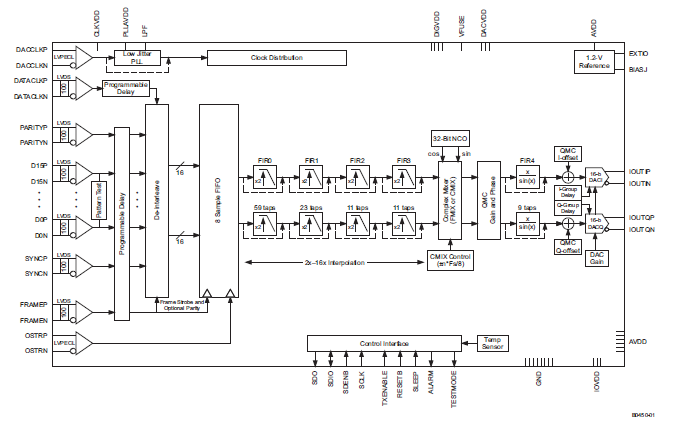

該裝置包括簡化復雜發射架構設計的特征:2x T016X數字內插濾波器,具有超過90分貝的阻帶衰減,簡化了數據接口和重構濾波器。一個復雜的混頻器允許靈活的載體布局。高性能低抖動時鐘乘法器簡化了設備的時鐘,而對動態范圍沒有顯著影響。數字正交調制器校正(QMC)能夠在直接上變頻應用中對信道之間的增益、偏移、相位和群延遲進行完全I(xiàn)Q補償。
數字?jǐn)?shù)據通過具有片上終端的柔性LVDS數據總線輸入到設備。數據可以是字寬的,也可以是字節寬的。該裝置包括FIFO、數據模式檢查器和奇偶校驗測試以簡化輸入接口。該接口還允許多個設備的完全同步。
該裝置的特點是在整個工業溫度范圍-400℃T0 850C,并可在一個非常小的88針9x9mm WQFN封裝。
DAC3482VR低功耗、小尺寸、高串?dāng)_、高動態范圍和特性是當今通信系統的理想選擇。
