      單片機的交通燈控制器課程設計

      2018-01-09 | rar | 1.77 MB | 次下載 | 免費

      資料介紹

      AT89C52單片機為控制器的多功能交通燈控制系統

      本設計選用AT89C52單片機及外圍器件構成最小控制系統，12個發光二極管分成4組紅綠黃三色燈構成信號燈指示模塊，8個LED東西南北各兩個構成倒計時顯示模塊，車流量檢測傳感器采集流量數據，光敏傳感器捕獲違規信號，若干按鍵組成時間設置和模式選擇按鈕和緊急按鈕等，以及用1個蜂鳴器進行報警。

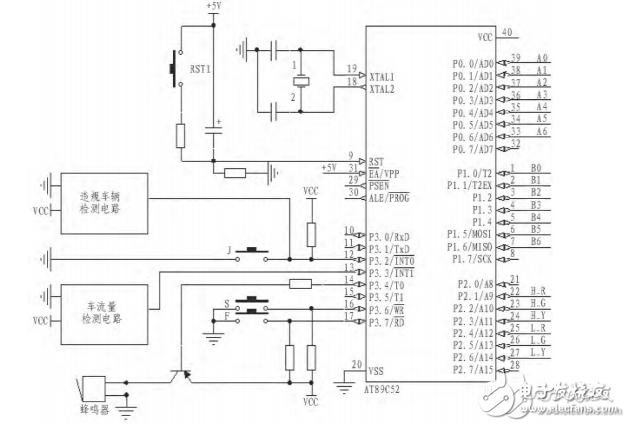

      系統硬件電路構成：單片機為核心，組成一個集車流量采集、處理、自動控制為一身的閉環控制系統。系統硬件電路由車流量檢測電路、單片機、違規檢測電路，狀態燈，LED顯示，按鍵，語音提示器組成。其具體的硬件電路總圖如圖所示。

      單片機的交通燈控制器課程設計

      其中P0，P2用于送顯兩片LED數碼管，P1用于控制紅綠黃發光二極管，XTAL1和XTAL2接入晶振時鐘電路，RESET引腳接上復位電路，P3.3即INT1接違規檢測電路和P3.2即INT0接緊停/東西時間設置鍵J，P0.6，P0.7接車流量檢測電路，P3.6接南北時間設置鍵S，P3.7接自動模式選擇/返回鍵F，P3.4接語音提示器。系統上電或手動復位后，系統等待模式選擇設置鍵按下，模式分兩種：紅綠燈時間自動和紅綠燈時間設置。若此時F鍵按下，則為自動模式，若此時按下的是S鍵，則為時間設置模式，依次按S若干次，J鍵若干次可設置好兩個方向的紅綠燈時間，再按F鍵確認。其實這個過程就是將存儲時間值的寄存器進行設置，以及標志是否要進行車流量檢測及調整。
