      電子發燒友網>電子資料下載>單片機>基于單片機的鋰電池充電器的設計及電池充電方法介紹

      基于單片機的鋰電池充電器的設計及電池充電方法介紹

      2017-12-11 | rar | 1.3 MB | 次下載 | 免費

      資料介紹

      　　本課題設計是一種基于單片機的鋰離子電池充電器，在設計上，選擇了簡潔、高效的硬件，設計穩定可靠的軟件，詳細說明了系統的硬件組成，包括單片機電路、充電控制電路、電壓轉換及光耦隔離電路，并對本充電器的核心器件—MAX1898充電芯片、AT89C2051單片機進行了較詳細的介紹。闡述了系統的軟硬件設計。以C語言為開發工具，進行了詳細設計和編碼。實現了系統的可靠性、穩定性、安全性和經濟性。

      　　該智能充電器具有檢測鋰離子電池的狀態；自動切換充電模式以滿足充電電池的充電需要；充電器短路保護功能；充電狀態顯示的功能。在生活中更好的維護了充電電池，延長了它的使用壽命。

      　　（1）恒流充電

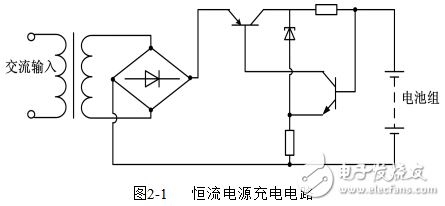

      　　充電器的交流電源電壓通常會波動，充電時需采用一個直流恒流電源（充電器）。當采用恒流充電時，可使電池具有較高的充電效率，可方便地根據充電時間來決定充電是否終止，也可改變電池的數目。恒流電源充電電路如圖2-1所示。

      　　基于單片機的鋰電池充電器的設計及電池充電方法介紹

      　　（2）準恒流充電

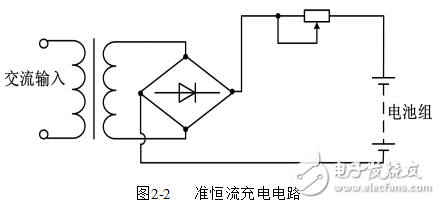

      　　準恒流充電電路如圖2-2所示。在此種電路中，通過直流電源和電池之間串聯上一個電位器，以增加電路內阻來產生恒定電流。電阻值根據充電末期的電流進行調整，使電流不會超過電池的允許值。由于結構簡單、成本低廉，此種充電電路被廣泛應用充電器中。

      基于單片機的鋰電池充電器的設計及電池充電方法介紹
