發視頻資料介紹
傳統的數碼管顯示電路，需占用較多的單片機口線，采用動態掃描方式編程時較為復雜，為解決此類問題，作者介紹了一款數碼管顯示專用驅動芯片MAX7219，MAX7219采用串行方式與單片機通信，僅占用3條口線，同時，片內集成硬件動態掃描顯示控制電路，支持軟件修改內部參數以實現數碼管的自由顯示，文章設計了MAX7219驅動8位數碼管的應用電路，提供了程序代碼。實驗表明，MAX7219可較大程度地簡化電路，提高集成度，增強系統的可靠性，是一款優秀的LED數碼管顯示驅動器件。

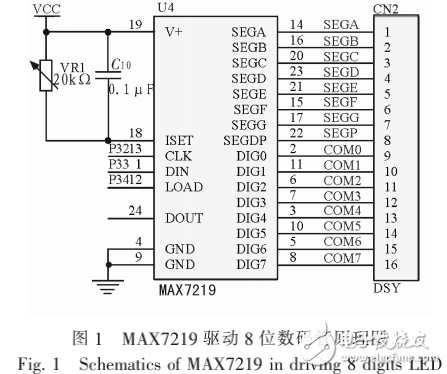

MAX7219功能強大，在單片機系統中，僅需少量外圍元件即可完成多位數碼管的顯示驅動，圖1是驅動8位數碼管的電路原理圖。其中CN2是數碼管接口端子，VR1是可變電阻，可調節顯示亮度，也可通過編程采用軟件方式調節亮度。從圖中可以看出，驅動電路與單片機之間僅有3條口線連接，節省了單片機硬件資源，簡化了電路結構，從而提高了工作可靠性。
