      基于51單片機控制的射頻識別系統的設計與實現

      2017-12-02 | rar | 0.3 MB | 次下載 | 免費

      資料介紹

      　　該系統基于51單片機控制，以無線通信為基礎，搭建一個簡單的射頻識別系統。該系統有如下優點：①識別時，無需接觸；②識別時間短；③錯誤識別的概率相對較小；④有良好的擴展性。這種系統進行功能擴展后可用于停車場、交通道路管理、智能物業管理等多種場合。

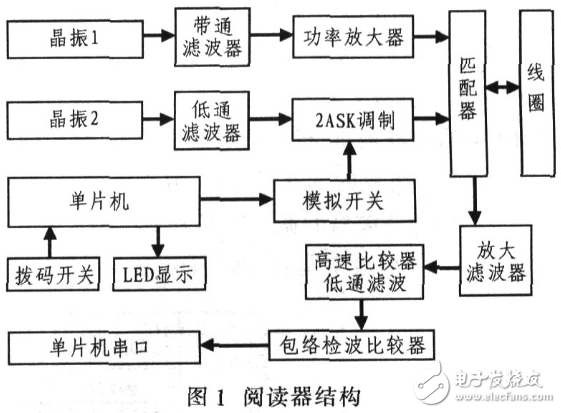

      　　系統設計主要分閱讀器、應答器、線圈3部分。閱讀器采用晶振1和晶振2，分別提供應答器的功率驅動信號和數字調制信號。晶振1產生的振蕩信 號經過帶通濾波器處理后，進行功率級放大，并通過匹配網絡進行阻抗變換，以最大效率從線圈發射出去，為應答器提供所需的工作能量。晶振2產生的信號經過低 通濾波器濾除高頻雜波后，送往開關電路；手動設置的信息，南單片機轉換為相應的控制信號，控制開關的通斷，從而形成2ASK調制信號，與應答器進行通信。 此外，閱讀器還需將線圈上接收到的應答信號濾波放大并檢波，最終獲取有效信息，并由串口讀取。圖1給出閱讀器結構。

      　　基于51單片機控制的射頻識別系統的設計與實現

      　　晶振產生振蕩信號后，經低通濾波器去除高頻雜波，送往開關電路，作為2ASK的載波信號。控制開關電路通斷的信號由操作者通過撥碼開關手動 設置，并由單片機讀取后產生相應的控制信號。同時，應答器通過線圈接收功率驅動信號，待整流濾波后，得到直流電平，然后作DC-DC變換，以獲取最終所需 的直流電平，供整個應答器部分工作。圖2給出了應答器結構。
