發視頻溫度傳感器及基于51單片機的多點溫度控制系統的設計
2017-12-02 |
rar |
0.1 MB |
次下載 |
免費
資料介紹
系統總體設計思想是以SST89E564RC單片機為控制核心，整個系統硬件部分包括溫度檢測部分、控制執行部分、顯示及鍵盤系統及最小系統基本電路。系統利用單片機獲得溫度傳感器數據并與系統設計值進行比較，根據比較結果分別控制執行系統。溫度控制系統控制框圖如圖1所示。

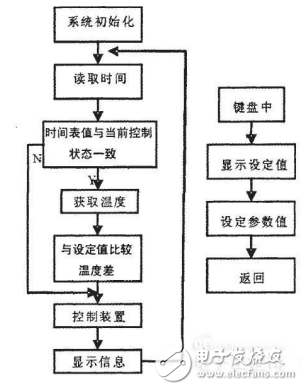

圖1 溫度控制系統控制框圖
溫度傳感器
溫度傳感器采用DALLAS半導體公司的數字化溫度傳感器DSl8820。該傳感器支持“一線總線”接口，可方便地進行多點溫度測量，還可以程序設定9～12位的分辨率，最高精度為±0．0625℃，分辨率設定及用戶設定的報警溫度存儲在E2PROM中，掉電后依然保存。該產品支持3～5．5V的電壓范圍，因其體積小使系統設計更靈活、方便。DSl8820的管腳排列如圖3所示，其中DQ為數字信號輸入／輸出端；GND為電源地；VDD為外接供電電源輸人端。
圖3 DSl8820
