      基于單片機數字鐘的設計與基本原理的解析

      2017-11-28 | rar | 0.2 MB | 次下載 | 免費

      資料介紹

      　　數字鐘一般是由振蕩器、分頻器、計數器、譯碼器、顯示器等幾部分組成。這些都是數字電路中應用最廣泛的基本電路，本設計直接采用由CB555定時器設計的多諧振蕩器產生振動周期為1s的脈沖。并將信號送入計數器進行計算，并把累加的結果以“時”、“分”、“秒”的數字顯示出來。“秒”的顯示由兩級計數器和譯碼器組成的六十進制計數電路實現；“分”的顯示電路“秒”相同，“時”的顯示由兩級計數器和譯碼器組成的二十四進制電路來實現。所有計時結果由六位數碼管顯示。本設計也可以采用單片機進行控制，雖然以單片機核心的數字式時鐘制作方便，但是單片機的成本比邏輯芯片高，所以不太適合本設計。

      　 振蕩器的選擇

      　　振蕩器的作用是產生時間標準信號。是數字電子鐘的核心之一，可以采用555定時器、門電路或者是石英晶體振蕩器產生。

      　 石英晶體振蕩器

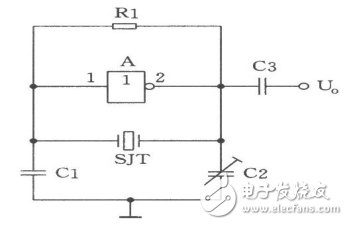

      　　石英晶體振蕩器是由石英晶體、微調電容與集成反相器等元件構成，結構比較復雜，原理圖如圖1-1：

      　　基于單片機數字鐘的設計與基本原理的解析

      　　圖1- 1
