本文介紹一種基于低壓電力載波通信技術實現的同步數字電子鐘系統。傳統的時鐘同步，通常需要到每個時鐘處手動校準。這項工作不僅效率低下，而且還存在人為誤差，不能滿足現代化管理的需求。使用基于電力載波通信的同步時鐘，不僅成本低，而且能夠圓滿地解決上述問題。該系統利用低壓供電電路，由主機發送時鐘校準信號，由載波通信模塊通過電力線傳輸，從機接收信號后，調整時間，實現電子鐘的同步運行。

　系統總體結構

　　系統組成

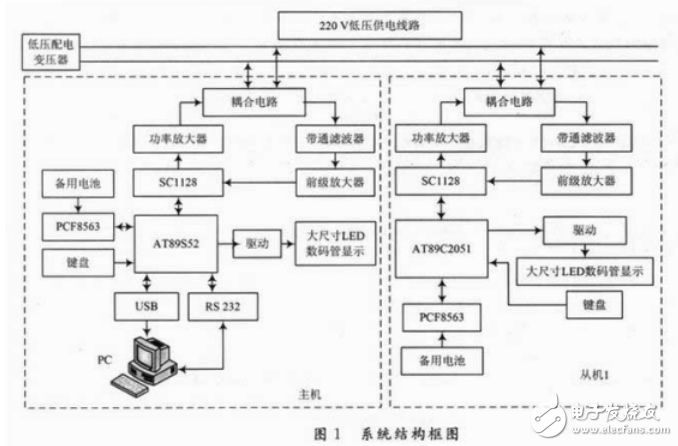

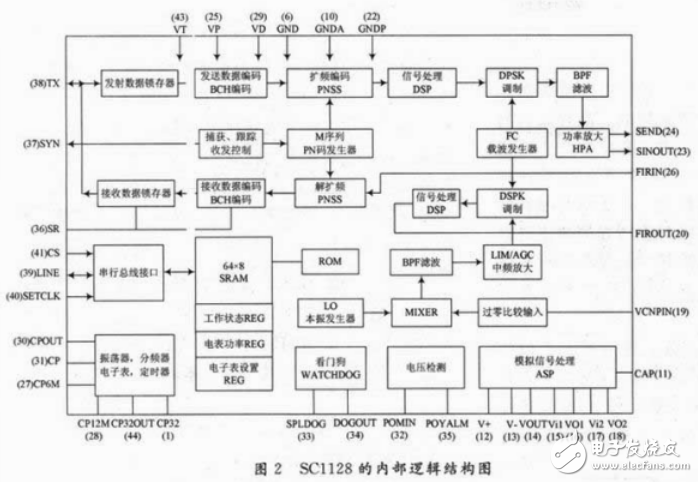

　　系統由兩部分組成，其結構如圖1所示。一部分是同步時鐘的控制終端，作為主機系統，另一部分是從機系統。所有從機結構都一樣，臺數依實際需要確定，不受限制。系統采用220V低壓供電線路作為通信媒介。主機及從機系統主要由單片機、PCF8563時間芯片、SC1128擴頻載波芯片、輸出功率放大器、帶通濾波器、前級放大電路、耦合電路、鍵盤陣列輸入、顯示輸出等組成。主機系統單片機采用Atmel公司的AT89S52作為控制芯片，增加RS 232或USB串行接口，以便與PC機通信。PC機通過網絡可與Internet時間同步，從而使系統能與Internet時間同步。從機單片機采用AT89C2051作為控制芯片。從機設置一個運行方式開關，可在同步運行方式或獨立運行兩種方式下工作。若工作于同步方式：由主機發送時鐘校準信號，由載波通信模塊通過電力線傳輸，從機接收信號后，調整時間，實現電子鐘的同步運行。若工作于獨立方式：從時鐘芯片PCF8563讀取時間。用戶可以通過鍵盤輸入時間或修改時間。

　　時鐘芯片采用Philips公司生產設計的PCF8563，PCF8563是低功耗的CMOS實時時鐘／日歷芯片，它提供一個可編程時鐘輸出，一個中斷輸出和掉電檢測器，所有的地址和數據通過I2C總線接口串行傳遞。
