AT89C2051單片機及其引腳說明
AT89C2051說明
89C2051是由ATMEL公司推出的一種小型單片機。95年出現在中國市場。其主要特點為采用Flash存貯器技術，降低了制造成本，其軟件、硬件與MCS-51完全兼容，可以很快被中國廣大用戶接受，其程序的電可擦寫特性，使得開發與試驗比較容易。
1 引腳
89C2051共有20條引腳，詳見圖1.從圖中可見，2051繼承了8031最重要引腳：
P1口共8腳，準雙向端口。
P3.0～P3.6共7腳，準雙向端口，并且保留了全部的P3的第二功能，如P3.0、P3..1的串行通訊功能，P3.2、P3..3的中斷輸入功能， P3.4、P3.5的定時器輸入功能。
在引腳的驅動能力上面，89C2051具有很強的下拉能力，P1，P3口的下拉能力均可達到20mA.相比之下，89C51/87C51的端口下拉能力每腳最大為15mA。但是限定9腳電流之和小于71mA.這樣，引腳的平均電流只9mA。89C2051驅動能力的增強，使得它可以直接驅動LED數碼管。

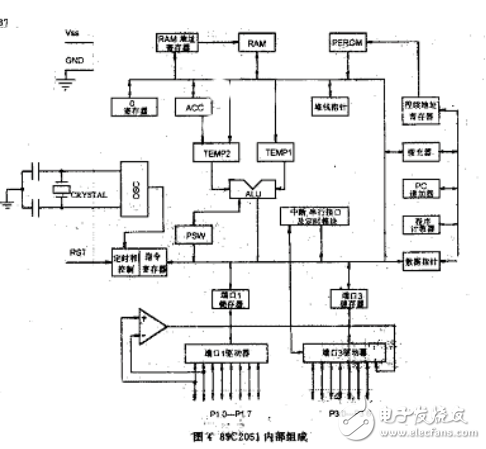

為了增加對模擬量的輸入功能，2051在內部構造了一個模擬信號比較器，其輸入端連到P1.0和P1.1口，比較結果存入P3.6對應寄存器，（P3.6在2051外部無引腳），原理見圖2。
對于一些不大復雜的控制電路我們就可以增加少量元件來實現，例如，對溫度的控制，過壓的控制等。
圖3為測量示意圖。其中，R用于測量門限的調節，IN端接輸入模擬信號。
