自制 LED 電子鐘在很多電子報刊雜志上都可以見到，但大多數在斷電后都要重新設置時間等參數，給使用帶來很多不便。也有用后備電池作為備用電源 的，但往往體積較大。本文介紹的 LED 電子鐘克服了以往的弊端，而且采用了家電通用的紅外遙控器進行控制，方便使用。有一路鬧鈴輸出，可以通過遙控器設置 鬧鈴時間及允許與否。

　 工作原理

　　DS1302 為達拉斯公司的一種實時時鐘芯片，主要特點是采用串行數據傳輸，可為掉電保護電源提供可編程的充電功能，并且可以關閉充電功能。采用普通32768Hz 晶振。

　　AT89C2051 作為主控芯片，一是對接收到的紅外遙控編碼進行判斷識別，并執行相應的處理；第二就是定期的讀取時鐘芯片 DS1302 中的時 間并把小時和肥以示在 4 位 LED 中；第三就是對設置的鬧鈴時間與實時時間進行比較，如果時間相同且鬧鈴允許，那么蜂鳴器就會以 1 秒的周期鳴響一分鐘，提醒 使用者。如果要停止鳴鬧，只要按遙控器相應鍵就可以關閉鬧鈴。

　　鬧鈴時間保存在 DS1302 自帶的 RAM 中，不需要單獨的 EEPROM。

　 硬件電路

　　圖一為電子鐘的原理圖，IC2 為 DS1302，電子愛好者可以向 MAXIM 公司索取免費樣品。Y2 為 32768 Hz 石英晶振，可以用普通電子表里的。IC3 為三腳的塑封一體化紅外接收頭。LED1-4 為高亮度共陽數碼管。89C2051 所用的晶振 Y1 如果沒有10MHz 也可以用其他 12M 以內的代替，只要修改程序中 YS1 和 YS2 的延時參數，讓其保持延時長度不變就行。調整 R2 可以改變數碼管亮度。P1 口接數碼管的八字段。數碼管左兩位顯示小時，右兩位顯示分，當顯示的是鬧鈴時間時閃動。第二位和第三位的小數點作為秒閃動，注意第三位數碼管按圖一布好印制版后 安裝時要旋轉 180°，以便讓時和分之間出現“：”，最后一位小數點作為鬧鈴開關標志，亮表示鬧鈴開啟。蜂鳴器 B2 采用小型自帶音源的。

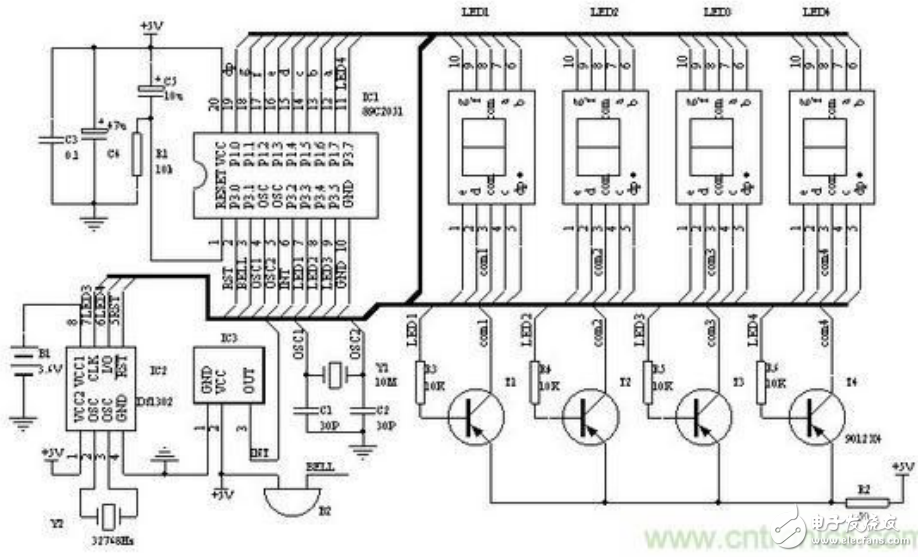

　　圖 1 電子鐘原理圖
