0引言
　　太陽能熱水器在北方家庭中應用非常普遍，但是普通的家庭太陽能熱水器在節約電能的同時也存在一些缺點。因?yàn)橐话愕奶柲軣崴骰痉胖迷跇欠康奈蓓敚瑥臉琼數匠鏊堫^這一段距離較長，管道中存了大量水，北方的冬季空氣比較寒冷，管道中的水溫普遍較低。當人們用熱水時，通常要將管道中的水排掉，出水龍頭距離樓房頂部距離越遠，需要排掉的冷水就越多，這部分水在普通家庭中通常會浪費掉。
　　針對這一問題，我們設計出了冬季太陽能節水、蓄水控制系統，具有參數可以人工調節、到達合適溫度自動聲光報警、水充分利用等特點。安全可靠、成本低廉、節水效果顯著。非常適合普通家庭的太陽能熱水器，改造成本很低，具有很高的推廣價值。
　　1系統整體
　　組成本系統主要有單片機控制模塊、溫度測量模塊、電磁閥控制模塊、按鍵模塊、儲水箱、抽水泵等組成。當人們需要熱水時，按下啟動按鍵，單片機監測管道中水的溫度，當水溫不超過設定溫度時，打開冷水電磁閥，冷水先通過電磁閥流到一水箱中存儲起來。當溫度超過設定溫度時，關閉冷水電磁閥，并同時發出聲光報警，提醒人們現在可以利用熱水進行洗漱。存儲在水箱中的冷水可以利用水泵重新送到太陽能熱水器中，也可以用來進行沖洗廁所等用途。系統組成框圖如圖1所示。
　　

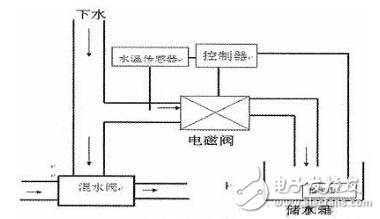

　　圖1 系統組成框圖
　　2系統主要電路組成
　　本系統以STC15F2K60S2芯片為控制核心，由溫濕度傳感器SHT10、電磁閥、水溫傳感器DS18B20和語音提示電路、數碼管顯示電路、按鍵電路等部分組成。系統電路組成框圖如圖2所示。
　　

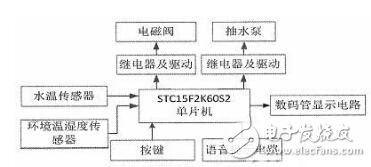

　　圖2 系統電路組成框圖
　　2.1主控制器
　　采用STC15F2K60S2單片機作為主控制芯片，這是一種低功耗、高性能的CMOS 8位微控制器，片內大容量2048字節SRAM，內部集成高可復位電路并可徹底省掉外部昂貴的復位電路，具有8K在系統可編程FLASH存儲器，32個可設置四種模式的外部雙向I/O口，運行速度快、價格便宜、性價比高。主控制器電路原理圖如圖3所示。
　　

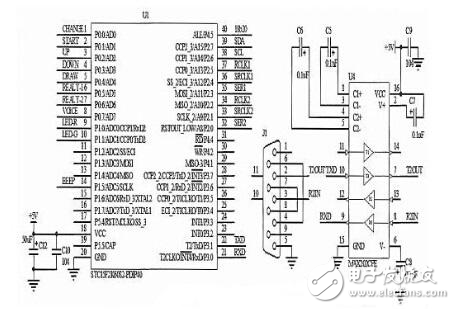

　　圖3 主控制器原理圖
